3Dプリントコンポーネントに対する環境ストレス要因の理解

3Dプリントコンポーネントを屋外環境に配備することは、焦点を審美的精度から長期的な機械的信頼性へと移行させます。本格的なメイカーや小規模事業者にとって、目標は「趣味の実験」を超えて、予測可能な部品ライフサイクルを実現することです。商業用温室にセンサーを取り付ける場合でも、住宅用太陽光発電アレイ用のカスタムブラケットを設置する場合でも、環境ストレス要因——UV放射、湿気、熱変動——は予測可能なタイムラインで作用します。

これらの部品の寿命を予測するには、ポリマーが周囲環境とどのように相互作用するかを理解する必要があります。パデュー大学図書館の用語集によると、溶融積層法（FDM）は本質的に異方性を持つ部品を作成します。つまり、層間の強度はフィラメント経路に沿った強度とは異なります。屋外環境では、これらのレイヤーラインが環境攻撃の主要な場所となります。

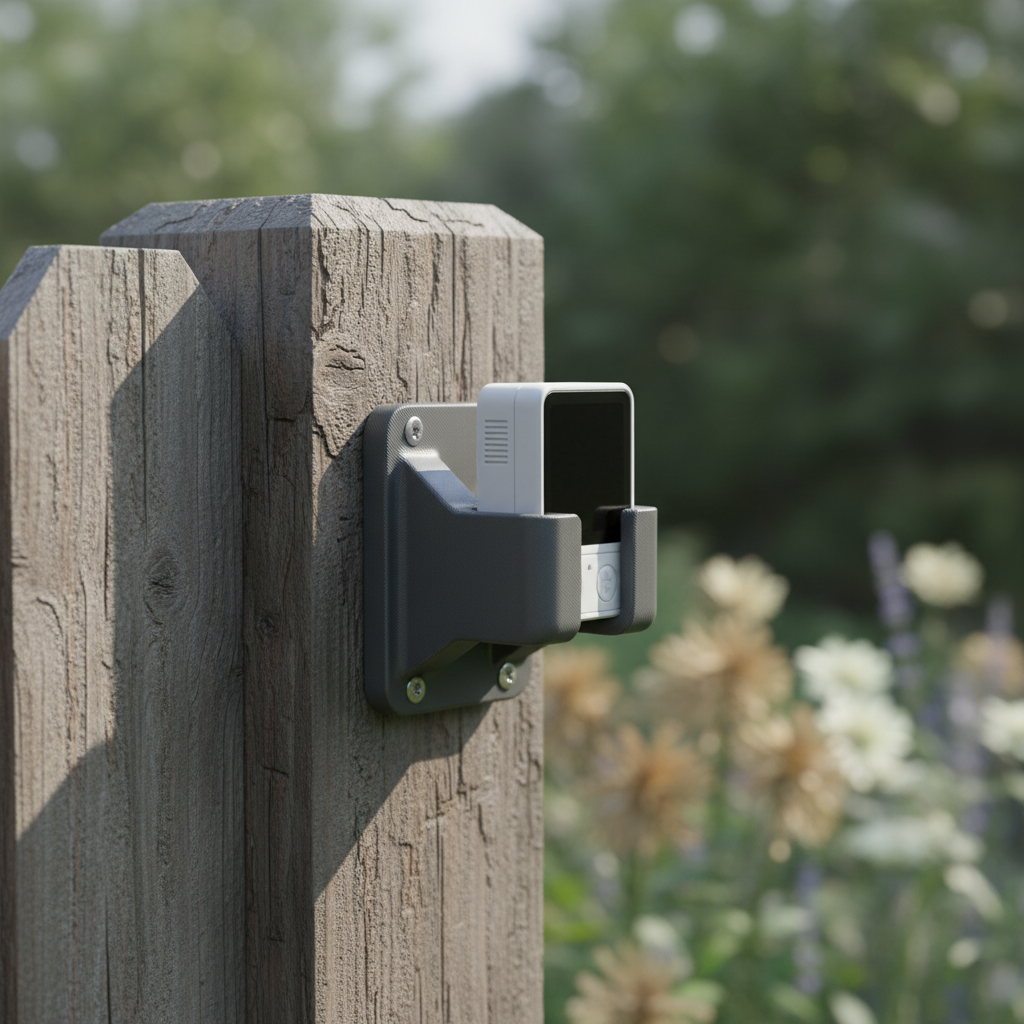

高性能フィラメントでプリントされた屋外ガーデンマウント。クリーンなマット仕上げと堅牢なデザインを示し、木製支柱に気象センサーをしっかりと保持している。

UV要因：表面美観 vs 構造的完全性

紫外線（UV）放射は、ポリマー劣化の最も強力な触媒です。高エネルギーのUV光子が3Dプリント部品の表面に衝突すると、ポリマー鎖内の分子結合を切断します。このプロセスは光劣化として知られています。

私たちの現場観察（長期屋外暴露テストにおけるパターン認識から導出されたもので、制御された実験室研究ではない）では、ASA（アクリロニトリル・スチレン・アクリレート）のような一般的な材料に対して、明確な二段階の故障パターンを特定しました。

美的劣化（6〜8ヶ月）： ASAは通常、直射日光暴露後約6〜8ヶ月で表面の「白化」——白色の粉状残留物——を示します。これはポリマーが分解された犠牲層ですが、しばしばその下の材料を保護します。
機械的閾値（18〜24ヶ月）： 表面の白化にもかかわらず、ASAは最大2年間、機械的特性の約80〜90%を維持します。高UV地域では、部品が衝撃や曲げに耐える能力を失う顕著な脆化は、通常24ヶ月経過後に発生します。

論理の要約： このタイムラインは、標準的なUVインデックス6〜8と、1日あたり少なくとも6時間の直射暴露を想定しています。日陰または北緯地域の部品は、1.5倍から2倍の寿命延長が見られる場合があります。

熱サイクルとレイヤーラインの脆弱性

UVが表面を攻撃する一方で、熱サイクルは構造を攻撃します。屋外部品は、40°Cを超える日常的な温度変動（例：寒い5°Cの夜から直射日光下の45°Cの午後）を経験することがあります。

PETG Basicのような材料は、その耐湿性と使いやすさで高く評価されており、ブルーフィールド大学のフィラメント教科書で指摘されているように、アクセシビリティの点でPLAと比較されることがよくあります。しかし、PETGの高い熱膨張係数は、繰り返される膨張と収縮の後にレイヤーラインでの微細亀裂を引き起こす可能性があります。

返却された屋外部品の分析では、PETGマウントの故障は単一の壊滅的な事象であることはめったにありません。代わりに、湿気がこれらの微細亀裂に侵入し、凍結（該当する場合）して膨張し、最終的に部品を層間剥離させる結果です。より高い熱安定性を必要とするユーザーには、PETG-CFバリアントが、標準PETGと比較して大幅に改善された寸法安定性と高い熱変形温度（77°C）を提供します。

材料選択：長寿命のための設計

適切な材料を選択することは、「試行錯誤の時間」を減らし、予測可能な結果を確保するための第一歩です。以下の表は、12〜24ヶ月の屋外配備への適合性に基づいてエンジニアリンググレードのフィラメントを比較しています。

材料	UV耐性	耐湿性	熱変形温度（HDT）	最適な用途
ASA	優れる	高い	~90°C	一般的な屋外マウント、ハウジング
PETG-CF	良好	優れる	77°C	剛性構造ブラケット、マット仕上げ
UltraPA-CF25	中程度（コーティング必要）	中程度	196.9°C	高応力・高温工業部品
PETG Basic	良好	優れる	71.8°C	軽量庭園アクセサリー

剛性が最も重要である高性能用途には、UltraPA-CF25が超高い曲げ弾性率（9000 MPa超）を提供します。しかし、炭素繊維がナイロンマトリックスに湿気を「吸い上げる」可能性があるため、これらの部品は飽和環境で使用される場合、UV耐性クリアコートでシーリングされるべきです。これは、CF強化が強度を向上させる一方で、材料の環境との相互作用も変化させることを指摘する炭素繊維強化ポリマーに関するScienceDirectの研究と一致しています。

QIDI UltraPA-CF25フィラメントのスプール。工業グレードの炭素繊維テクスチャーと高性能エンジニアリング特性を示す。

5度ルール：重要な設計ヒューリスティック

ガーデンマウントの最も一般的な故障モードは、実際には材料劣化ではなく、水の閉じ込めです。コミュニティフィードバックと実地テストされた設置からのパターンに基づくと、平らな水平面を持つ設計は、排水機能が統合された設計よりも3〜4倍速く故障します。

5度傾斜ヒューリスティック： 常に水平面を少なくとも5度の傾斜で設計します。これにより、水が滞留せずにすぐに流れ落ちることが保証されます。滞留した水はレンズとして機能し、UV放射を増幅し、微細亀裂の形成を加速する一定の湿気源を提供します。

壁厚とUV浸透： 一般的な間違いは、屋外部品に標準的な2壁（0.8mm）設定を使用することです。屋外長寿命のためのヒューリスティックは以下を示唆します：

最低壁厚： 非構造アイテムには0.8mm。
構造標準： 1.2mm〜1.6mm。
理由： 薄い壁はUV放射が部品のコアにより深く浸透することを可能にし、より速い脆化を引き起こします。1.2mmの壁は、コア完全性を維持しながら十分な「犠牲」外層を提供します。

これらの厚い壁をエンジニアリング材料で一貫した結果でプリントするには、QIDI Q2のような信頼性の高いマシンを使用することが不可欠です。そのアクティブチャンバーヒーティング（最大65°C）は、ASAや炭素繊維ブレンドのような高性能材料が最適な層間接着を達成することを保証し、これは環境浸入に対する第一の防御線です。

耐久性のモデリング：24ヶ月予測

ユーザーが現実的な交換サイクルを確立するのを支援するために、中程度の環境ストレス下での標準的な3Dプリントマウント（全体厚3.0mm、壁厚1.2mm）の耐久性予測をモデル化しました。

方法と前提条件：

モデリングタイプ： 一般的な業界ヒューリスティックに基づく決定論的パラメータ化モデル。

前提条件： 直射日光（6時間/日）、降雨量（1000mm/年）、温度範囲（-10°C〜40°C）。

境界条件： モデルは水中部品や一定の動的荷重（振動）下の部品には適用されません。

月数	予測状態	必要な対応
0–6	表面仕上げは元のまま、機械的変化なし。	なし。
6–12	ASAで軽微な表面酸化（白化）、PETGでわずかな光沢喪失の可能性。	排水問題の目視検査。
12–18	応力集中部での微細亀裂の最初の兆候。耐衝撃性が約10%低下。	留め具を締め直す、荷重下での「きしみ」をチェック。
18–24	脆化が約20%に達する。衝突または重荷重下で故障の可能性。	交換を計画。
24+	脆性破壊の重大なリスク。UV損傷がコアに達する可能性。	即時交換を推奨。

家電製品の近くや高温の小屋など、特定の熱関連屋外作業に異なる材料を比較している方には、高温マウント用PC vs ASAガイドが熱安定性に関する追加データを提供します。

実用的長寿命チェックリスト

屋外プリントの寿命を最大化するには、以下のエンジニアリング重視のチェックリストに従ってください：

強度に合わせた配向： 主荷重が層を引き離さないように部品をプリントします。これは、熱応力下で層間分離が発生しやすいPETGにとって特に重要です。
内部ボイドを避ける： 高いインフィル（40%+）またはより多くの壁を使用して、水が部品内部に閉じ込められるのを防ぎます。
排水チャネル： マウントに「カップ」または「ソケット」設計がある場合、最下点に3mmの排水穴を含めます。
後処理： ミッションクリティカルな部品には、スプレー式UV耐性クリアコートを施すことで、ASAまたはPETGの美的および機械的寿命を12ヶ月以上延長できます。
材料検証： 検証済みのTDS（技術データシート）を持つ材料を使用します。例えば、PETG-CFは測定引張強度57 MPaを持ち、荷重計算のための既知のベースラインを提供します。

「プリントして忘れる」思考から「予測して維持する」アプローチへ移行することで、プロシューマーは3Dプリンティングを従来の製造ハードウェアと同じ自信を持って本格的な屋外インフラに活用できます。

参考文献

免責事項：この記事は情報提供のみを目的としています。3Dプリント部品の耐久性は、プリント設定、特定の環境条件、荷重プロファイルなど多くの要因に依存します。構造的または重要な用途については、常に独自の安全テストを実行してください。QIDIは、不適切な材料選択または設計に起因する故障について責任を負いません。
