高熱家電マウントの材料選択：PCとASA

PC vs ASA：高温家電マウント用材料の選択

趣味の3Dプリンティングから機能的な工業グレード生産への移行は、しばしば単一の要因によって定義されます：熱管理です。ワークショップや小規模製造環境では、勝敗は美的な「ベンチー」から現実世界の使用の過酷さに耐えなければならない部品へと移行します。オーブン、食洗機、または暖房吹出口の近くに配置されるような家庭用電化製品用のマウントやブラケットを設計する場合、PLAやPETGのような標準材料はしばしば故障し、反った部品や安全性の低下につながります。

ポリカーボネート（PC）とアクリロニトリル・スチレン・アクリレート（ASA）の間の選択は、あらゆるプロシューマーにとって重要な決定です。どちらもエントリーレベルのフィラメントと比較して優れた耐熱性を提供しますが、その機械的挙動とプリント要件は大きく異なります。このガイドでは、これら2つの重量級材料を分析し、高応力・高温用途に適した材料を選択するのに役立てます。

熱的閾値の理解：HDT vs ガラス転移

情報に基づいた材料選択を行うには、熱変形温度（HDT）を理解する必要があります。ガラス転移温度（$T_g$）がポリマーの軟化開始点を示すのに対し、HDTはポリマーが特定の荷重下で変形する温度です。

家電マウントでは、周囲温度が一定であることはめったにありません。オーブン外壁や食洗機の蒸気出口は、局所的な「ホットゾーン」を生成することがあります。

ポリカーボネート（PC）：産業の重量級

ポリカーボネートは、その信じられないほどの耐衝撃性と高い耐熱性により、機能的なFDMプリンティングの「ゴールドスタンダード」としばしば見なされます。PCは高応力環境に耐え、エンドユース部品のプロトタイピングフェーズを短縮できます。

内部応力の課題

PCの主なハードルはその強度ではなく、反りやすい傾向です。PCは冷却時の収縮率が高いです。部品周囲の周囲温度が急速に低下すると、内部応力が蓄積され、層間剥離やプリントベッドからの「リフティング」を引き起こします。

PCを習得するには、制御された環境が譲れません。テクニカルサポートと産業用修理ベンチからのパターン（制御された実験室研究ではない）に基づくと、PCプリントの最も一般的な故障ポイントは加熱不足のチャンバーです。接着と構造的完全性を成功させるには、一貫して60°C以上のチャンバー温度が必要です。

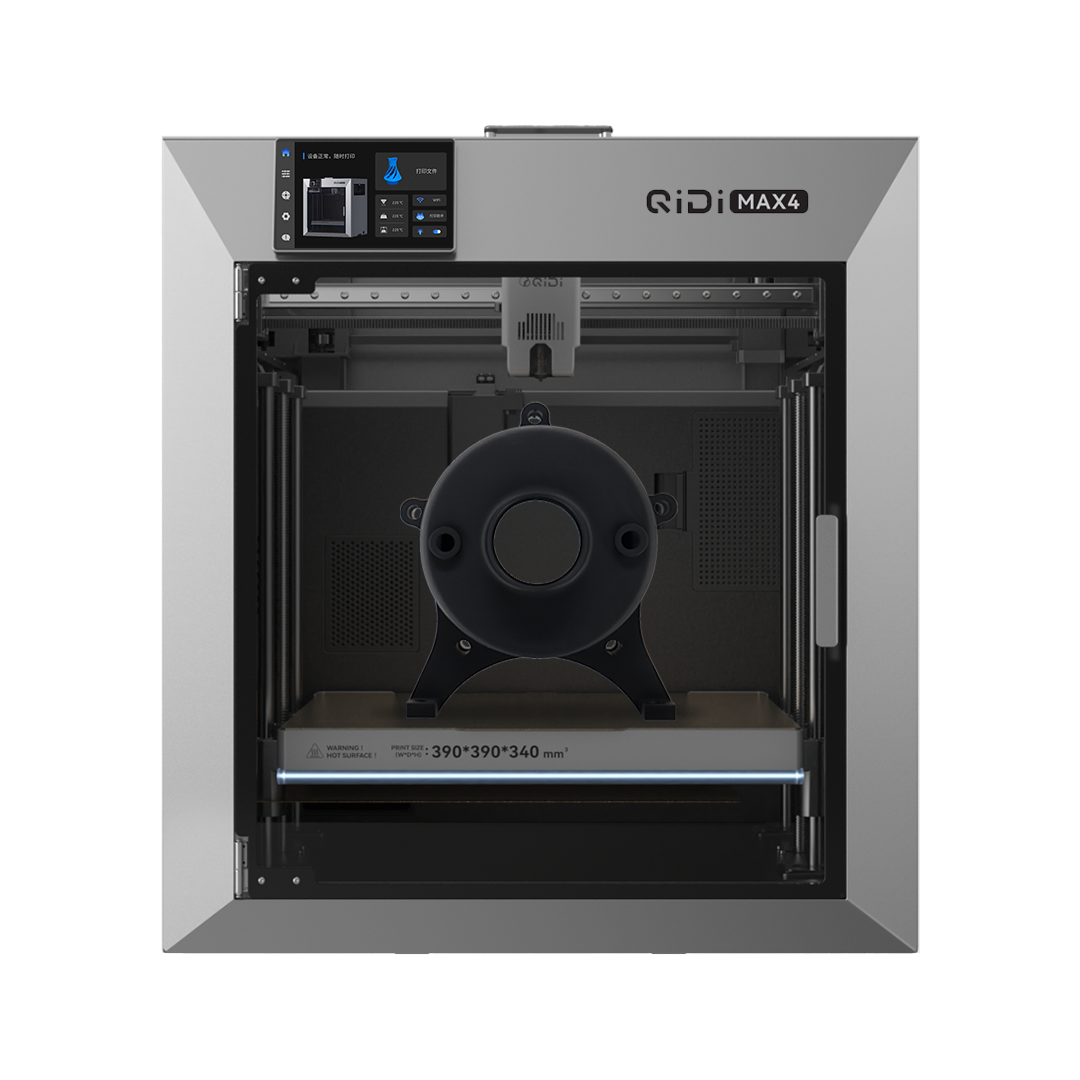

QIDI Max4 3D Printerのようなプロフェッショナルグレードのシステムは、アクティブチャンバーヒーティングと大型ビルドボリューム（390x390x340 mm）でこれに対処し、プリントサイクル全体を通じて寸法安定性を保つ大規模家電マウントの生産を可能にします。

高温マウント用PCプリントプロトコル：

• 予熱： 開始前にチャンバー全体が安定した60°Cに達するまで予熱する必要があります。これにより、内部空気量とマシンフレーム全体が熱平衡に達することが保証されます。
• 冷却管理： 冷却ファンを0〜20%に設定します。過度の冷却はPC層間接着の敵です。
• 速度制御： 40〜80 mm/sの速度を維持します。最新のプリンターはより高速に対応可能ですが、PCはポリマー鎖が界面で効果的に結合するための時間を必要とします。

ASA：弾力性のあるオールラウンダー

PCが重量級チャンピオンなら、ASAは万能な十種競技選手です。ASA（アクリロニトリル・スチレン・アクリレート）はABSの代替品として開発され、同様の機械的特性を提供しながら、著しく優れたUV耐性と耐候性を備えています。

ASAが「プリント容易性」で勝つ理由

PCはより高いHDTを提供しますが、ASAは一般的に「許容性」が高いです。エッジカールを最小限に抑えるために40〜60°Cのチャンバー温度を必要とします。第2世代65°Cアクティブチャンバーヒーティングシステムを備えたQIDI Q2 3D Printerのようなマシンを使用するプロシューマーにとって、ASAはPETGと同じくらい簡単にプリントできるようになりながら、工業用ポリマーの熱的利点を備えています。

PC-ABS：ハイブリッドソリューション

PCの耐熱性とABS/ASAの加工容易性の両方を必要とするユーザーには、PC/ABS-FR Filamentが魅力的な中間地点を提供します。このアロイは、ポリカーボネートの高いHDTとABSの流動溶融特性を組み合わせています。

「FR」は難燃性（Flame Retardant）を表します。家庭用電化製品の文脈では、これは重要な安全層を追加します。QIDIのPC/ABS-FRはUL94 V-0難燃性グレード（厚さ2mm時）に達することができ、自己消火性を意味します。これは、故障が火災の危険につながる可能性がある電気部品や熱源の近くのマウントにとって重要な機能です。

アプリケーションシナリオ：どこに何を使用するか？

適切な材料の選択は、ポリマーを家電の特定の「微気候」に適合させることを必要とします。

シナリオA：食洗機ラックまたは通気口マウント

• 環境： 高湿度、化学薬品（洗剤）への暴露、約70°Cに達する温度。
• 推奨： ASA。PCは耐熱性を持ちますが、ASAの耐薬品性と低吸湿性は、蒸気や洗浄剤への長期的暴露に対してより耐久性があります。詳細については、食洗機ラッククリップの交換ガイドをご覧ください。

シナリオB：オーブン隣接壁マウント

• 環境： 乾熱、90°C以上のスパイクの可能性、高機械的荷重（重いタブレットやキッチンツールの保持）。
• 推奨： PCまたはPC/ABS-FR。ここでは、時間の経過とともにマウントがたわむのを防ぐために、より高いHDTが必要です。PCの構造剛性は、マウントが保持するデバイスの重量下で「クリープ」しないことを保証します。

シナリオC：屋外ユーティリティマウント（HVACユニット）

• 環境： 直射日光、極端な温度変動、雨。
• 推奨： ASA。ASAのUV安定性が決定要因です。PCは一定の日光にさらされると最終的に黄変し脆くなります。

最大性能のための後処理

「プリント部品」と「設計コンポーネント」の間のギャップを真に埋めるには、プリント後のアニーリングが高価値な技術です。アニーリングは、制御された環境でプリント部品を加熱して内部応力を解放し、ポリマー鎖が再配列することを可能にします。

PC部品の場合、110〜120°Cで2〜4時間のアニーリングにより、HDTが推定10〜15°C向上します。しかし、一般的な「落とし穴」は寸法変化です。アニーリング中、部品はプリントラインに沿ってわずかに収縮し、それらを横切って膨張する可能性があります。

システム成熟度：プリンターの役割

PCとASAの議論は、しばしばハードウェアに帰着します。密閉された加熱チャンバーのないプリンターは、両方の材料で苦戦します。プロシューマーは「システム成熟度」——検証された材料プロファイルと必要な熱環境を維持できるハードウェアの組み合わせ——を求めるべきです。

QIDI Max4 3D PrinterとQIDI Q2 3D Printerはこの成熟度を表します。アクティブチャンバーヒーティングを統合することで、これらのマシンは高温プリントから「運」の要素を取り除きます。ユーザーは反り防止のチューニングに何時間も費やす代わりに、部品自体の設計に集中できます。

重要ポイントのまとめ

1. HDTを確認： 材料の熱変形温度が予想される環境より少なくとも20°C高いことを確認します。
2. チャンバー温度が重要： PCは60°C超、ASAは40〜60°Cを必要とします。PCの30分間の予熱を決して省略しないでください。
3. 安全性を優先： 電子機器近くの家電マウントには、PC/ABS-FR Filamentのような難燃性アロイを使用します。
4. 材料を環境に合わせる： UVと湿気にはASAを使用し、純粋な熱と耐衝撃性にはPCを使用します。
5. クリープを考慮： 高温ゾーンでは、荷重が高い場合、部品は時間の経過とともに変形します。厚い壁と高いインフィル（40%+）で設計し、構造質量を増加させます。

これらの工業原則を家庭修理やカスタムマウントに適用することで、3Dプリントソリューションが一時的な修正ではなく、信頼できる長期的なコンポーネントであることを保証します。

免責事項： この記事は情報提供のみを目的としています。高温家電や電気部品の近くで使用される3Dプリント部品は、故障や火災の固有のリスクを伴います。常に家電メーカーの安全ガイドラインを参照し、すべてのプリント部品が地域の防火安全基準に準拠していることを確認してください。
