重要な選択：壁掛けフックが失敗する理由

馴染みのあるシナリオです：3Dプリント壁掛けフックがついに耐えきれず、コート、ツール、バッグが床に落ちます。趣味にとってはこれは小さな悩みです。プロシューマーや小規模ショップオーナーにとっては、ワークスペースの信頼性を損なう工学的失敗です。

装飾プリントから機能的な耐荷重部品へ移行する際、ポリ乳酸（PLA）とポリエチレンテレフタレート・グリコール（PETG）の選択はもはや美観に関するものではなく、機械的応力、熱的限界、材料疲労の管理に関するものです。PLAはその剛性で評価されることが多いですが、「クリープ」と呼ばれる隠れた弱点を抱えています。逆に、PETGは重荷重に必要な靭性を提供しますが、柔軟性と湿気管理に課題をもたらします。

このガイドでは、過酷な整理用途の文脈でこれらの材料の技術的性能を分析します。材料変形の基礎物理を理解し、プロフェッショナルな設計ヒューリスティックを適用することで、「試行錯誤」から予測可能な高性能製造へと移行できます。

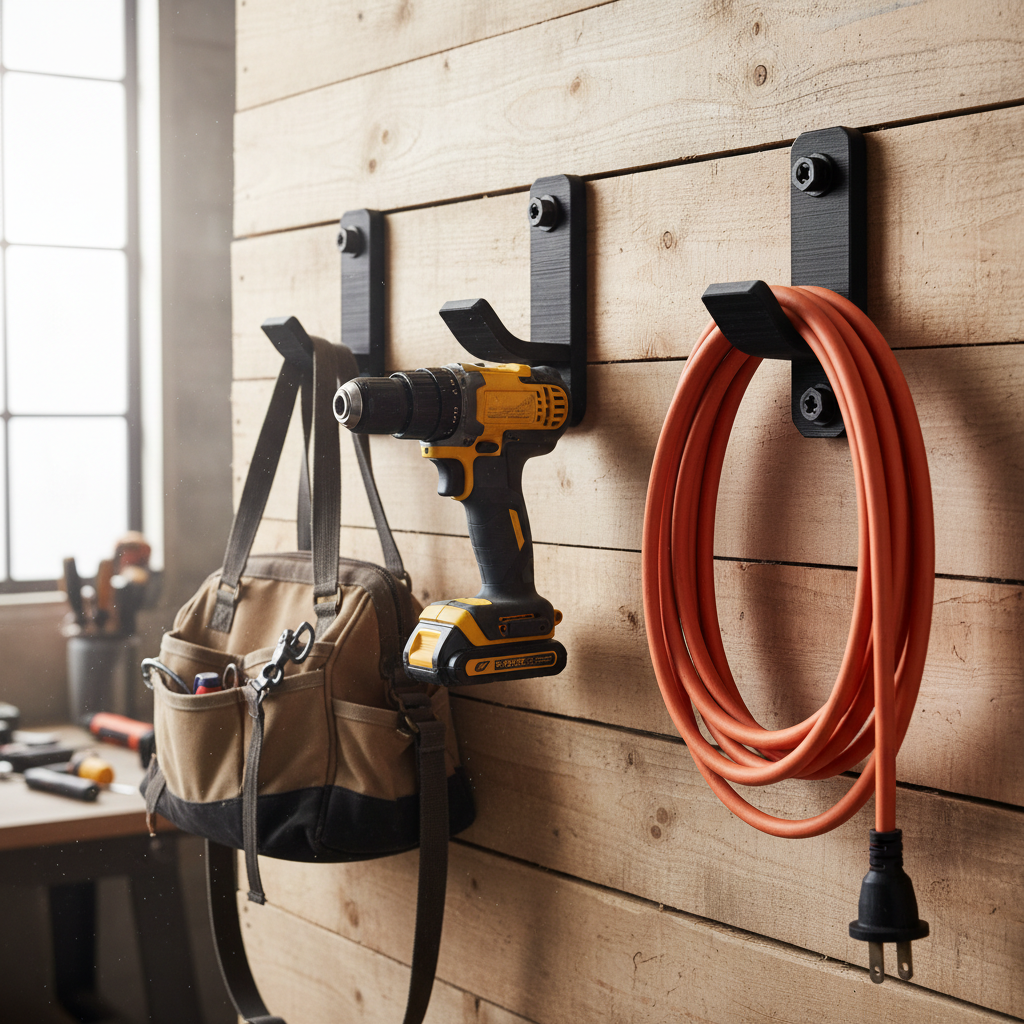

各種3Dプリント頑丈フックが電動工具や重いバッグを保持し、クリーンな整理と構造的完全性を示すプロフェッショナルワークショップの壁。

「クリープ」要因の理解：PLAが常に答えではない理由

PLAは、プリントが非常に容易で高い引張強度を持つため、最も一般的なエントリーレベルのフィラメントです。パデュー大学図書館の3Dプリンティング用語集によると、PLAはトウモロコシデンプンなどの再生可能資源から得られる生分解性熱可塑性プラスチックであり、持続可能性を優先する人々に人気があります。

しかし、機能的な用途では、PLAの高い剛性は諸刃の剣です。初期にはかなりの重量を支えられますが、クリープ変形を受けやすいです。クリープとは、固体材料が持続的な機械的応力の影響下でゆっくりと移動したり永久に変形したりする傾向です。

温度の罠

経験豊富な実務者は、PLAフックは突然の破断よりもクリープによって徐々に故障する傾向があることを観察しています。このプロセスは周囲温度が上昇すると大幅に加速されます。直射日光の当たる部屋や熱源の近くでは、温度が簡単に40°Cを超えることがあります。これらの温度では、PLAは軟化し始め、重い荷重の一定の引っ張りがフックを徐々に真っ直ぐにし、物体が滑り落ちるまでになります。

PETG：機能部品のためのよりタフな代替品

本格的なメイカーにとって、PETG Basicは壁掛けフックやオーガナイザーにとってしばしば優れた選択肢です。PETGは、PLAの使いやすさとABSに近い機械的耐久性を組み合わせています。

この文脈におけるPETGの主な利点は、層間接着です。プロフェッショナルなテストは、PETGの層間結合強度がPLAよりも約30%強いことを示唆しています。これにより、繰り返し荷重（アイテムの吊り下げと取り外しの繰り返し）を受けた際の層間剥離——プリントの水平線に沿った「分割」——のリスクが大幅に低減されます。

耐衝撃性と柔軟性

脆く突然の衝撃で折れる可能性のあるPLAとは異なり、PETGはより高い破断時伸びを持ちます。これは、応力下で故障せずにわずかに「耐える」ことができることを意味します。この柔軟性はフックが薄すぎる場合には欠点となり得ますが、衝撃に対する安全バッファーとして機能します。

方法論ノート（モデリングロジック）： PETGの強度利点は、標準的なFDM（溶融積層法）パラメータに基づいて推定しています。

前提条件1： プリントは、ネジインターフェースをレイヤーラインを横切る純粋な張力に配置しないように配向されています。

前提条件2： すべての耐荷重テストに最低4つの壁ループが使用されています。

境界条件： これらの推定は、アンダーエクストルージョンや不適切な熱管理のあるプリントには適用されません。

インターフェースの設計：荷重分散のための設計

最良の材料でも設計に欠陥があれば故障します。重い壁掛けフックでは、「ネジインターフェース」——留め具がプラスチックと接する領域——が最も一般的な故障ポイントです。

プロフェッショナルな設計基準は、ネジ穴周囲に補強カラーを作成することを推奨します。このカラーは、ネジ頭が材料を貫通するのを防ぐために少なくとも4mmの壁厚を持つべきです。さらに、フックはせん断応力（下向きの力）を単一の引張荷重点に集中させるのではなく、より広い表面積に分散させるように設計されるべきです。

40%密度のジャイロイドインフィルとネジ取り付け穴周囲の補強された4mm厚壁を示す3Dプリントフックの技術断面図。

重荷重のためのインフィル戦略

多くのユーザーは「グリッド」または「ライン」インフィルをデフォルトで使用しますが、これらのパターンはフックには最適ではないことがよくあります。PETGの柔軟性は、多方向サポートを提供するインフィルを必要とします。

ジャイロイドインフィル： この3Dパターンはすべての方向に等しい強度を提供し、内部構造の「押しつぶし」を防ぎます。
ハニカムインフィル： せん断耐性に優れていますが、プリント時間が長くなる可能性があります。
密度： 最大5kgを支えるフックには、40〜50%のインフィル密度がプロフェッショナルグレードの部品の推奨ベースラインです。

先進材料：標準PETGが不十分な場合

小規模ショップや産業環境向けにフックを製造しており、荷重が10kgを超える場合、標準フィラメントは限界に達する可能性があります。ここでPETG-GF（ガラス繊維強化）のような強化複合材料が不可欠になります。

付加製造用先進材料に関するNISTの研究によると、ポリマーマトリックスへの繊維の添加は材料の引張弾性率と寸法安定性を大幅に向上させます。PETG-GFは、内部構造強化材として機能する短切ガラス繊維を含み、標準PETGに関連する柔軟性の問題を事実上排除しながら、優れた耐候性を維持します。

湿度要因：プロフェッショナルの「落とし穴」

機能プリンティングにおいて最も見落とされがちな側面の一つは吸湿性です。PETGはPLAよりも吸湿性が著しく高く、空気中の湿気をはるかに高い速度で吸収します。

研究は、PETGの吸湿が湿度の高い環境（60% RH以上）で引張強度を15〜20%低下させる可能性を示唆しています。これは、水分子が溶融プロセス中にポリマー鎖を妨害し、ノズルでの「ポッピング」と貧弱な層間結合を引き起こすために発生します。重荷重を保持することを意図したフックでは、湿ったフィラメントの使用は安全上のリスクです。耐荷重コンポーネントをプリントする前に65°Cで6〜8時間の乾燥プロトコルを推奨します。

シナリオ分析：ソリューションの選択

決定を支援するために、プロシューマーワークフローで一般的な2つの異なるシナリオを見てみましょう。

シナリオA：ホームオフィス/キッチン（低温、中程度荷重）

気候制御された環境でリュック、ヘッドフォン、またはキッチン用品用のフックをプリントする場合、PLA Matte BasicまたはPLA Rapido Filamentで十分なことが多いです。PLAの高い剛性は、2kgのバッグの重量下でフックがたわむのを防ぎ、マット仕上げはレイヤーラインを隠すプロフェッショナルな「射出成形」ルックを提供します。

シナリオB：ガレージまたはワークショップ（変動温度、高荷重）

温度が10°Cから40°Cまで変動し、フックが重いドリルやはしごを保持しなければならないガレージでは、PETG-GFが唯一の信頼できる選択肢です。そのガラス繊維強化は、夏の暑さの中でPLAフックを故障させるクリープ変形を防ぎます。さらに、その耐薬品性により、オイルや洗浄溶剤との接触が時間の経過とともに部品を劣化させません。

安全とメンテナンスプロトコル

プロフェッショナルな用途では、3Dプリント部品は購入した金具と同じ厳格さで扱われるべきです。意図された荷重の2〜3倍の安全マージンを推奨します。フックが5kgのバッグを保持することを意図している場合、即座に故障せずに15kgを保持できるように設計・テストされるべきです。

さらに、応力白化や変形の兆候について6ヶ月ごとに定期点検を実施してください。高品質のプリントでも使用寿命があります。連続的な重荷重の場合は、UV劣化や微細亀裂を考慮して2年ごとの交換サイクルを検討してください。より複雑な構造設計については、ブレーシングと形状の理解に役立つ最大耐荷重のための3Dプリント棚ブラケットの設計ガイドが参考になるでしょう。

重要ポイントのまとめ

壁掛けフックに適した材料の選択は、環境認識と機械的要件のバランスです。PLAは容易さと美観を提供しますが、熱とクリープへの感受性により、重荷重に対する「短期的な」ソリューションとなります。PETG、特にガラス繊維で強化されたものは、プロフェッショナルなワークショップに必要な長期的な信頼性を提供します。

以下に焦点を当てることで：
