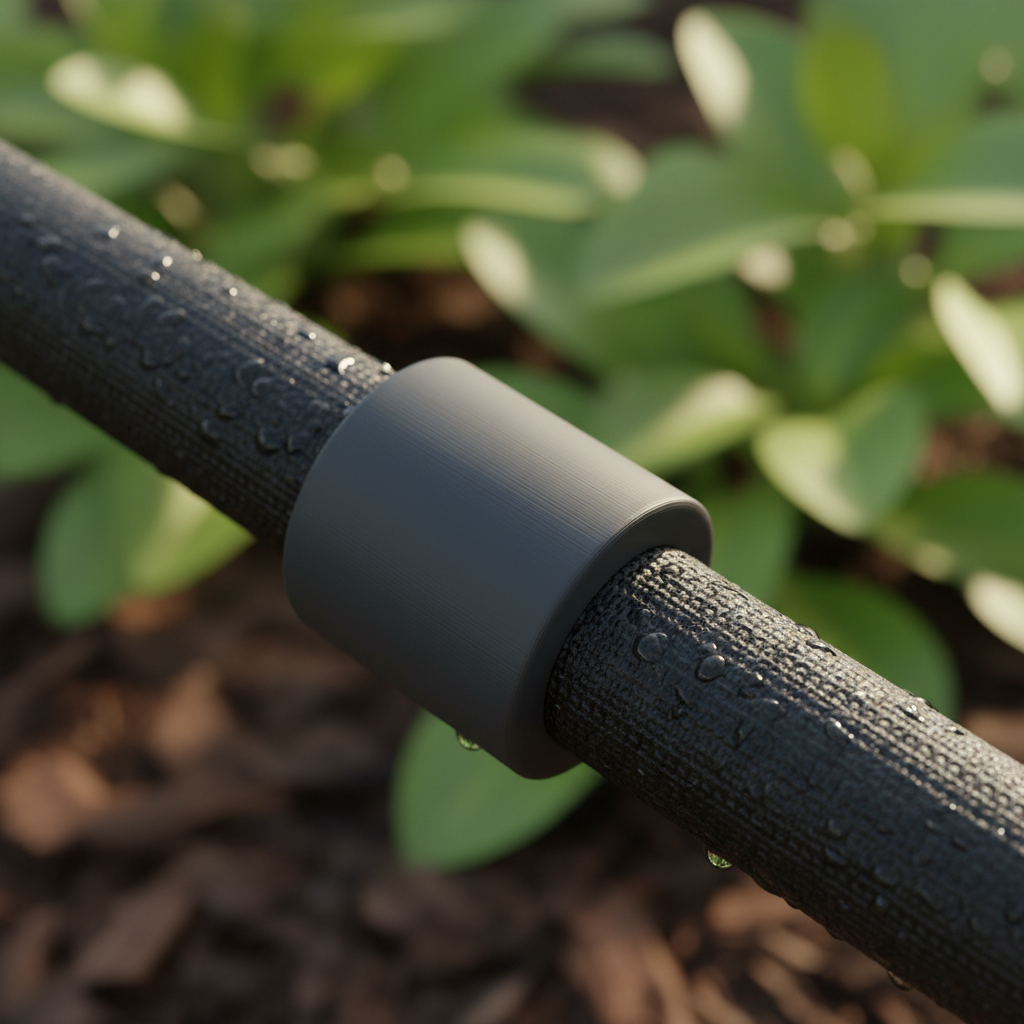

防水ソーカーホースエンドキャップの設計方法

ガーデン灌漑の工学的課題

ガーデナーはしばしば苛立たしい現実に直面します：標準的な灌漑継手は、浸透ホースの特定の劣化パターンをほとんど考慮していません。硬質PVCパイプとは異なり、浸透ホースは多孔質で柔軟性があり、大きな膨張と収縮を受けます。一般的なプラスチック製キャップが故障する場合、それは通常、水圧だけが原因ではなく、材料が一定の熱サイクルとUV暴露下で疲労した結果です。

本格的なメイカーや小規模ショップオーナーにとって、3Dプリンティングは「十分に良い」ホームセンターのソリューションを超える方法を提供します。エンジニアリンググレードの材料と精密なCAD調整を活用することで、量産品よりも優れた性能を発揮するエンドキャップを生産できます。このガイドでは、屋外の過酷さに耐える、水密で耐圧性のあるコンポーネントを作成するための技術的要件に焦点を当てます。

3Dプリンティングの持続可能なホームエコシステムへの統合は、単純なプロトタイピングから機能的で長持ちするコンポーネントの作成へとシフトしています。独自の灌漑部品を設計することは、このトレンドの実用的な応用であり、廃棄物を削減する迅速な修理とカスタマイズを可能にします。

水密性のための設計原則

FDM（溶融積層法）プリンティングで漏れのないシールを達成するには、標準的な装飾プリント設定から逸脱する必要があります。圧力下の水は、層間または薄い壁を通る微細な経路を見つけ出します。

壁厚と円周応力

ガーデン灌漑では、水道水圧は通常15〜40 psiの範囲です。しかし、サージはこの数値を簡単に倍増させることがあります。実用的なショップベースラインに基づき、エンドキャップには最低5〜6mmの壁厚を推奨します。この厚さは、シリンダーを破裂させようとする内部圧力によって加えられる円周方向の張力である「円周応力」に抵抗するために必要な構造的完全性を提供します。

論理の要約： 壁厚（5〜6mm）の設計ヒューリスティックは、水道水変動のシナリオモデリングに基づいています。3〜4mmは静的低圧には十分かもしれませんが、より厚い壁は材料疲労とプリント構造内の「微細ボイド」の可能性を考慮します。

内部ねじ山面取りのコツ

3Dプリントホースキャップの最も一般的な故障ポイントの一つは、ねじ山インターフェースです。標準的なねじ山は3Dプリントには「鋭すぎる」ことが多く、応力集中を引き起こします。内部ねじ山に1〜2°のわずかな面取りを追加することで、シールが大幅に改善されることを観察しています。この角度は、時間の経過に伴う浸透ホース材料の圧縮に対応し、ガスケットまたはホース端自体がキャップの内部ショルダーにしっかりと着座したままであることを保証します。

耐圧性のための形状

エンドキャップに平らな上面を避けてください。平らな面は圧力下で太鼓の皮のように振る舞い、外側に撓み、壁が上面と接するコーナー継手に応力をかけます。代わりに、わずかにドーム型または半球形の上面を設計します。この形状は内部圧力を表面全体により均等に分散します。これは、スキューバタンクから極端な内部荷重に耐えなければならない加圧構造シェルまで、あらゆるものに使用される原理です。

屋外長寿命のための材料選択

庭園の「湿っていて日当たりの良い」環境に関して、すべてのフィラメントが同じように作られているわけではありません。PLA Basicはねじ山のフィットテストに優れていますが、その低い熱変形温度と生分解性により、長期的な屋外使用には不適切です。

ASA：屋外ゴールドスタンダード

機能的な庭園部品には、ASA Filament（アクリロニトリル・スチレン・アクリレート）が好ましい選択肢です。ASAは化学的にABSに類似していますが、優れたUV耐性を特徴とします。長時間の直射日光にさらされても黄変したり脆くなったりしません。さらに、ASAの高い熱安定性により、ホース内部の水が高温に達する夏の暑い午後でもねじ山が変形しません。

ABS：注意点付きの高性能

ABS Rapido Filamentは、特にその耐衝撃性とZ軸強度において、もう一つの強力な候補です。しかし、ABSはUV劣化を受けやすいです。ABSを選択する場合、UV耐性コーティングで部品を塗装するか、日陰エリアで使用することを推奨します。

材料に関係なく、適切な準備が重要です。ASAとABSはどちらも吸湿性があり、空気中の湿気を吸収します。「湿った」フィラメントでのプリントは、ノズル内に蒸気泡を生成し、部品壁に微細なボイドを作成します。これらのボイドは見えない漏れ経路となり、エンドキャップが圧力下で水をにじませる原因となります。機能的な水密部品をプリントする前に、必ずフィラメントを4〜6時間乾燥させてください。

強度のためのプリント最適化

これらのエンジニアリング材料を正常にプリントするには、制御された環境が必要です。QIDI Max4 3D Printerのようなマシンは、密閉チャンバーが安定した「チャンバー温度」を維持するため、このタスクに最適です。これにより、ASAやABSが反ったり層間剥離を起こしたりする急速冷却を防ぎます。

最大密度のためのプリント設定

• 外周： 少なくとも4〜6の外周を使用します。キャップの壁をインフィルではなく主にソリッドラインで構成することを目指します。
• インフィル： 水密性には100%インフィルがしばしば推奨されますが、壁厚が十分であれば高パーセントの「ジャイロイド」インフィル（60%+）も機能します。
• 温度： 最大の層間接着を確保するために、メーカー推奨範囲の上限でプリントします。層間の強い結合は、漏れの機会が少ないことを意味します。

後処理：アニーリングフェーズ

アニーリングは、プリント部品をガラス転移温度直下に加熱して内部応力を解放し、構造的完全性を向上させるプロセスです。ASAおよびABSには、完成したキャップを80〜100°Cで4〜6時間アニーリングすることを推奨します。このステップは、製造時の内部応力により冬から春への移行期に部品が故障する現象である季節的割れの可能性を大幅に低減します。

アニーリングモデルの方法と前提条件

検証と圧力テスト

キャップがプリントされアニーリングされたら、テストする必要があります。一般的な間違いは「静的テスト」——水を一度だけ出して漏れをチェックすることです。実際には、庭園システムは「ウォーターハンマー」と頻繁な圧力サイクルを経験します。

サイクルテストの経験則

サイクルテストを推奨します：水を少なくとも50回オンオフします。これにより、1回の午後で数週間分の使用をシミュレートします。キャップの表面の「汗」を探します。これは微細多孔性を示します。キャップが故障する場合、通常はレイヤーラインで発生します。これは、押出倍率を2〜3%上げて層を「過剰充填」し、隙間がないことを保証することで解決できることがよくあります。

炭素繊維強化ポリマーに関する研究は、強化材の追加が3Dプリント部品の疲労寿命をさらに改善できることを示唆しています。標準的なASAはほとんどの場合に十分ですが、高圧水道システムを持つ方は、最大剛性のために炭素繊維強化フィラメントを検討するかもしれません。

重要ポイントのまとめ

水密コンポーネントの設計は、趣味のプリンティングとプロフェッショナルエンジニアリングの間の橋渡しです。壁厚、ねじ山形状、材料科学に焦点を当てることで、何シーズンも持続するカスタムソリューションを作成できます。

• 形状： 円周応力と圧力サージに対応するために5〜6mmの壁とドーム型上面を使用します。
• ねじ山： ホース圧縮に対する長期的なシールを確保するために1〜2°の内部面取りを適用します。
• 材料： UV耐性と熱安定性のためにASA Filamentを優先します。
• 品質管理： 微細ボイドを防ぐためにフィラメントを乾燥させ、QIDI Max4 3D Printerのような密閉型プリンターを使用して部品強度を確保します。
• テスト： 静的テストではなくサイクルテストを実行し、疲労関連の故障を発見します。

耐荷重性と耐環境性のための機能部品設計に関するさらなる洞察については、最大耐荷重のための3Dプリント棚ブラケットの設計ガイドをご覧ください。

免責事項： この記事は情報提供のみを目的としています。加圧下の水システムは、故障した場合に物的損害を引き起こす可能性があります。新しい灌漑コンポーネントは、運用開始後最初の数日間は常に監視してください。高圧または屋内配管用途については専門の配管工に相談してください。
