2026年のディテールに最適な3Dプリンターフィラメント：おすすめとヒント

微細なディテールはFDMにとって難しいものです。材料の挙動とマシン設定が形状と相反するとき、小さな文字はぼやけ、エッジは柔らかくなり、テクスチャは消え去ります。この記事は、あなたに明確な道筋を示します。シャープな特徴を維持するフィラメント、それらの実際の違い、レジンが依然として勝っている領域、そして時間やフィラメントを無駄にせずに3Dプリンターで再現性のある結果を得るためのチューニング方法を学べます。

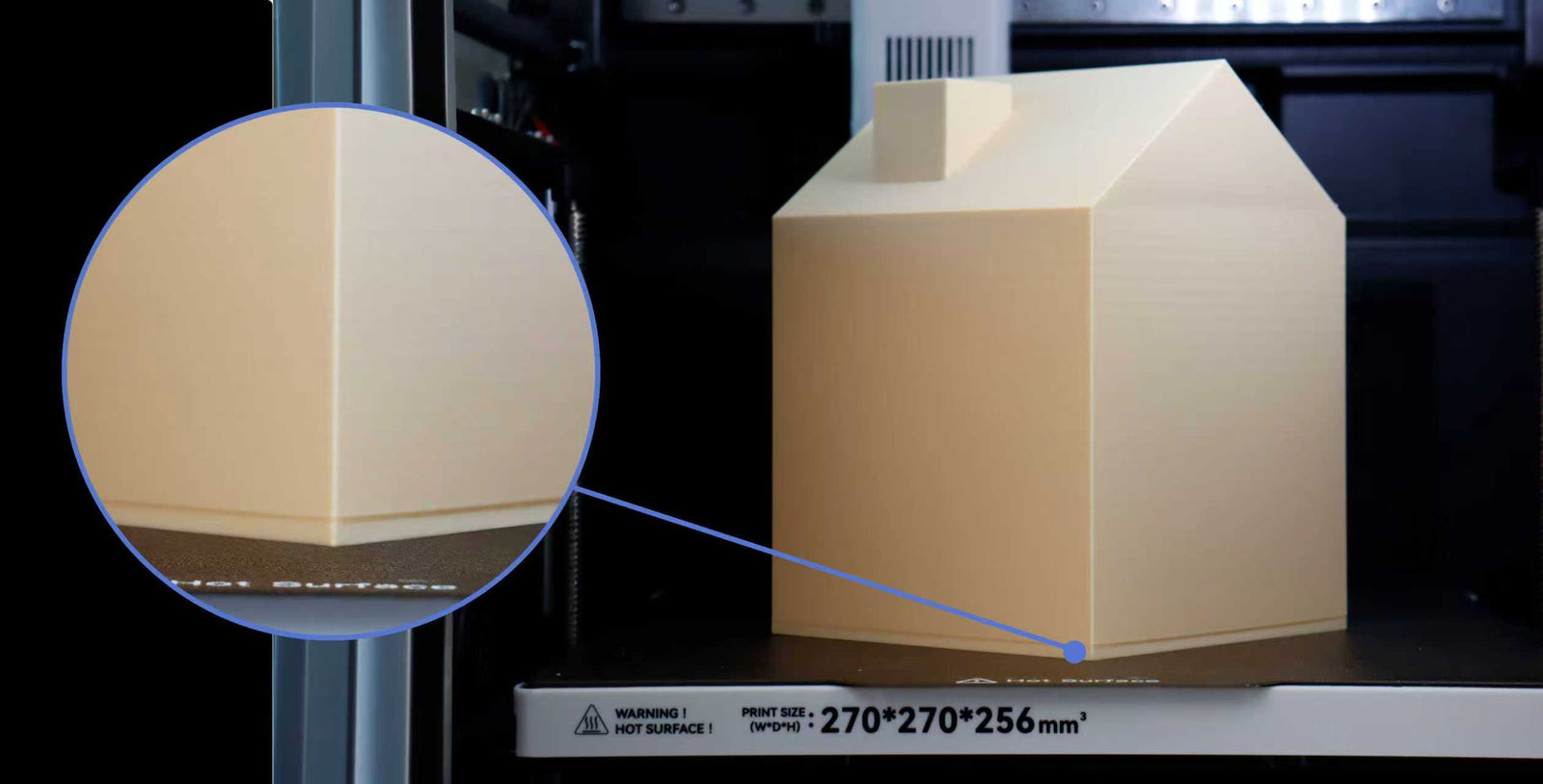

高ディテールプリントに適したフィラメントの条件とは？

高ディテールは、溶融ラインから固体層への短い経路で何が起こるかに依存します。結果を左右する3つの力は、収縮、流動性、冷却です。低収縮は、部品が固化する際にコーナーと細い壁を保護します。安定した流動性ウィンドウは、ノズルが停止して方向転換する際ににじみを防ぎます。ポリマーに適合した冷却は、適切なタイミングでエッジを固着させます。

添加剤は挙動を変えます。微細なマット顔料はバンディングを隠し、リッジを目立たなくすることができます。粗い粒子や大きなフレークは、ラインを中断させるため微細な特徴を損なうことがあります。強化繊維は全体的な収縮を低減し、寸法には役立ちますが、ノズル摩耗を引き起こし、非常に小さなオリフィスを詰まらせることがあります。

湿気は一般的な障害要因です。水はノズルで蒸気となり、テクスチャを消し去るピットを残します。ナイロンや多くのカーボンブレンドは事前乾燥が必要であり、多くの場合プリント中の乾燥も必要です。開封済みのスプールは乾燥剤入りの密閉容器に保管し、長時間のジョブの前に再度乾燥させてください。

ハードウェアとセットアップが上限を決めます。より小さなノズルはより細いストロークを描けますが、その利点は速度、温度、流量が制御されている場合にのみ現れます。PLAには確実で適切に配置されたパーツ冷却を使用します。ABSとナイロンはエンクロージャー内で暖かく保ち、層間接着を保護します。小さなフィーチャーでは外壁速度を遅くしてリンギングを軽減します。これらの基本が整っていれば、3Dプリンターフィラメントの選択が最大の差を生むレバーとなります。

微細ディテールに最適なフィラメントの選択肢

最も一般的なオプションの強みと限界を確認します。このセクションでは、フィラメントファミリーを実際の成果に対応付けることで、より迅速に選択できるようにします。

PLA

PLAはシャープなエッジへの最も簡単な道です。冷却時の収縮が非常に少ないため、コーナーとマイクロテキストを保護します。溶融物は中程度の温度で予測どおりに動作し、確実なパーツ冷却が垂れる前に形状を固定します。ミニチュア、エンボスロゴ、審美的なシェルは、この材料で最も美しく仕上がることが多いです。

2つの限界に注意が必要です。耐熱性は控えめなので、細かいディテールの部品は高温の車内や熱源の近くに置かないでください。大きなフレークや高光沢の特殊カラーは、小さなリッジや文字を隠すことがあります。クリーンなディテールには、標準マットまたはサテンカラーを選択してください。精度調整されたPLAフィラメント3Dプリンターでは、層の高さをノズル径の4分の1から半分程度に設定し、外壁速度を落とし、単壁テストキューブで流量を検証して壁厚が期待通りであることを確認します。

ABS

ABSは環境が安定していれば微細な特徴を保持できます。エンクロージャーと部品周囲の暖かい空気は、反りと層間剥離を抑制します。その条件下では、寸法は正確に保たれ、小さな特徴も生き残ります。ABSはまた、目に見えるバンディングを低減する表面仕上げを受け入れ、小さなテキストの読みやすさを向上させます。

PLAよりも多くのチューニングを計画してください。冷却は層間接着を保護するために穏やかにする必要があります。コーナーの丸まりとリンギングを制御するために外壁速度を落とします。ブリムと適切な造形面を使用してベースを固定します。その見返りは、カバー、治具、および使用中により高い温度にさらされる部品におけるシャープなディテールです。

PETG

PETGは靭性と優れたディテールのバランスを取ります。強力な層間接着は薄壁とスナップフィーチャーに役立ちます。一般的な課題は、小さな形状でのストリングとコーナーの膨らみです。どちらも対象を絞ったチューニングで対処できます。許容範囲内でノズル温度を下げ、適度なパーツ冷却を追加し、リトラクションとコースティングを調整してラインがコーナーでクリーンに終了するようにします。最小層時間は、小さな層での熱の蓄積を防ぎます。

PETGは、半透明レンズ、ガード、および衝撃を受ける可能性のある小型治具に適しています。あらゆるスケールでPLAの最もシャープなテキストには及びませんが、慎重なチューニングにより多くのモデルでその差を縮められます。

ナイロン

ナイロンは、湿気が制御されれば、強度、疲労寿命、およびクリーンな機能形状を提供します。乾燥は必須です。短時間の湿った空気への露出でも、ピッティング、霜降りライン、ディテールを隠す曇った表面を引き起こす可能性があります。プリント前に乾燥させ、フィラメント経路を密閉し、暖かいエンクロージャーでプリントします。パーツ冷却は低く、速度は控えめに保ちます。

乾燥して安定している場合、ナイロンは正確な穴、ねじ山、スナップフィットを生成します。収縮力を管理するために、一貫した壁厚と小さなフィレットを設計します。ブリムと密着性向上剤は、大きなベースを平らに保つのに役立ちます。フィールドで機能し、かつクリーンな特徴を表示する必要がある部品を計画する場合、ナイロン3Dプリンターフィラメントは、乾燥状態が保たれている限り信頼できる選択肢です。

カーボンファイバー強化

短繊維強化は剛性を高め、収縮を低減し、シャープな形状を保護します。表面はしばしばマットになり、文字やテクスチャが際立ちます。これらのブレンドは、PLA、PETG、ナイロンファミリーに存在します。明確に読み取れ、曲げに耐える必要がある治具、ブラケット、固定具には、多くのユーザーがこのグループから強力な3Dプリンティングフィラメントを好みます。

2つのルールが適用されます。繊維は研磨性があるため、硬化鋼または耐摩耗性ノズルを使用します。一部の処方は小さな開口部をうまく流れないため、特定のブレンドで非常に小さなノズルを使用しないでください。0.4〜0.6ミリメートル程度の耐摩耗性ノズルが安全な出発点です。最もクリーンなエッジを得るために、ナイロンベースのブレンドはプリント中に乾燥させてください。

PLA vs レジン：高精度モデルにはどちらが適しているか？

この比較は、プロジェクトにミニチュア、宝飾品パターン、歯科モデル、小型ディスプレイ部品が含まれる場合に重要です。2つのプロセスは異なる条件下で優れた性能を発揮します。

SLAおよびDLPは、小さなピクセルに合わせた薄い層で液体レジンを硬化させます。小さなスケールで微細なテクスチャやマイクロテキストが非常にクリーンに現れます。すべてのプロジェクトには洗浄と後硬化が含まれ、それらのステップ中の安全性に注意が必要です。一部のレジンは使用中に脆くなりますが、特定のニーズに対応するよりタフな処方も利用可能です。

FDMは固体フィラメントを溶融して堆積させます。ノズル径がストローク幅を設定するため、0.25ミリメートルノズルは細いラインを描画でき、0.4ミリメートルノズルでも慎重なチューニングでシャープなエッジを生成できます。FDMは幅広い機能材料をサポートし、特別な処理なしで穴あけ、タップ加工、組立が可能です。多くのチームは、外殻をPLAで、構造フレームをナイロンやカーボンブレンドでプリントすることで、1つのモデルで方法を組み合わせています。この戦略は、3Dプリンターで重要な部分に強度を提供しながら、微細な表面を捉えます。

FDMフィラメントでより良いプリントディテールを実現するためのヒント

以下の5つの修正を使用してください。一度に1つの変数を変更し、小さなテストパーツで検証します。

• ノズルと層の高さ：必要な最小ラインに合ったノズルを選択します。層の高さをノズル径の約25〜50％に保ちます。微細な特徴をつぶさずに接着するようにファーストレイヤーのZを調整します。
• 温度と流量：短い温度タワーを実行し、コーナーをクリーンに保ち層が接着する最低のステップを選択します。単壁キューブで流量をキャリブレーションし、測定された壁厚が期待されるライン幅と一致することを確認します。
• 速度と冷却：外壁速度を毎秒15〜30ミリメートルに落とし、最小層時間を8〜12秒に設定します。PLAには強力で指向性のある冷却を目指します。PETGには軽い気流を使用します。ABSとナイロンは最小限のファンでエンクロージャー内で暖かく保ちます。
• リトラクションとトラベル：リトラクションを小さなステップで増やしてストリングを削減します。短いコーストまたはワイプを追加して、ラインがコーナーでクリーンに終了するようにします。隙間を横切るトラベル経路を短くします。
• 乾燥フィラメントとメカニクス：ナイロンおよび繊維充填ブレンドは、プリント前およびプリント中に乾燥させます。スプールは乾燥剤とともに密閉して保管します。ベルト張力、プーリー、レールをチェックします。メカニクスが正しいことを確認した後、プレッシャーアドバンスとインプットシェイピングを有効にします。

このチェックリストは意図的にコンパクトにまとめられています。フィラメント3Dプリンティングで使用される一般的なフィラメント全体で、テキストをシャープにし、コーナー品質を高め、アーティファクトを低減する一貫した変更に焦点を当てています。

クイックセレクター表

プロジェクトのニーズを以下のプロファイルに合わせてください。この表は、3Dプリンターで特徴が小さく形状が正確でなければならない場合に、各材料がどのように動作するかをまとめています。

より賢く選択し、今日からよりシャープにプリント

シャープな結果は、ポリマーの挙動と設定の適切なマッチングから始まります。クリーンなエッジと迅速な成果を得るには、PLAを選び、温度と冷却を安定させます。耐熱性と仕上げの容易さには、安定したエンクロージャーでABSを使用します。靭性とある程度の透明性が必要ですか？PETGをチューニングし、ストリングを制御します。正確さを保つ治具には、乾燥したナイロンまたは耐摩耗性ノズル付きカーボンブレンドを使用します。選択後は、スプールを乾燥させ、外壁速度を落とし、冷却を材料に合わせます。そうすれば、小さなロゴ、テクスチャ、微細なテキストがプレートから直接際立ちます。

FDMプリントディテールに関する5つのFAQ

Q1: FDMディテールのために設計すべき最小フィーチャーサイズは何ですか？

正のフィーチャーはライン幅の少なくとも1.2倍で計画します。0.4 mmノズルでは、0.5〜0.6 mmのストロークを目標にします。エンボス/デボス加工のテキストは、≧6〜8ポイント、深さ0.3〜0.4 mm、プリント方向に合わせて配置すると最適に機能します。

Q2: シャープなディテールのためにフィラメント径の公差はどの程度厳密であるべきですか？

±0.02 mmの公差を目標にします。±0.03 mmは許容範囲です。より大きな変動は、コーナーとマイクロテキストをぼやけさせる周期的な過剰押出と不足押出を引き起こします。スプール周辺でノギスでスポットチェックし、測定中にフィラメントを回転させて真円度の偏りを平均化します。

Q3: 研磨性フィラメントでの詳細プリントに役立つノズル材料はどれですか？

カーボンまたはガラス充填フィラメントには、硬化鋼、コーテッド鋼、またはタングステンカーバイドを使用します。これらは時間の経過とともにラインを太くする摩耗に耐性があります。熱伝導率が真鍮より低いため、ノズル温度を約5〜10 °C上げ、クリーンなエッジのために流量を再調整します。

Q4: どのような湿度目標と乾燥スケジュールを使用すべきですか？

ナイロンとCFナイロンは20% RH未満に保ちます。PETGとABSは30〜40% RH未満、PLAは40% RH未満に保ちます。一般的な乾燥：ナイロンは70〜80 °Cで4〜6時間、PETGは60〜65 °Cで3〜4時間、PLAは45〜50 °Cで2〜3時間。スプールは乾燥剤とともに密閉して保管します。

Q5: 小さな穴や圧入部品が小さくプリントされる場合の修正方法は？

キャリブレーション用テストピースで誤差を測定し、スライサーでXY（水平）補正を適用します。通常、タイトフィットには−0.02〜−0.05 mmです。重要なボアについては、やや大きく設計し、テストリングをプリントし、ゲージやピンが適切に収まるまで反復します。
