3Dプリントの象の足：修正と予防方法

クリーンなベースがプリント全体の出来栄えを左右します。底面の端が外側に広がると、パーツの精度が失われ、圧入が固くなり、後処理の時間が増えます。この欠陥は、しばしばエレファントフットと呼ばれ、明確なパターンに従って発生します。最初のレイヤーの形状、熱制御、スライサー補正をカバーする一連の手順に従えば、3Dプリンティングワークフローで、シャープなエッジと安定した寸法を一貫して実現できます。

3Dプリンティングにおけるエレファントフットとは？

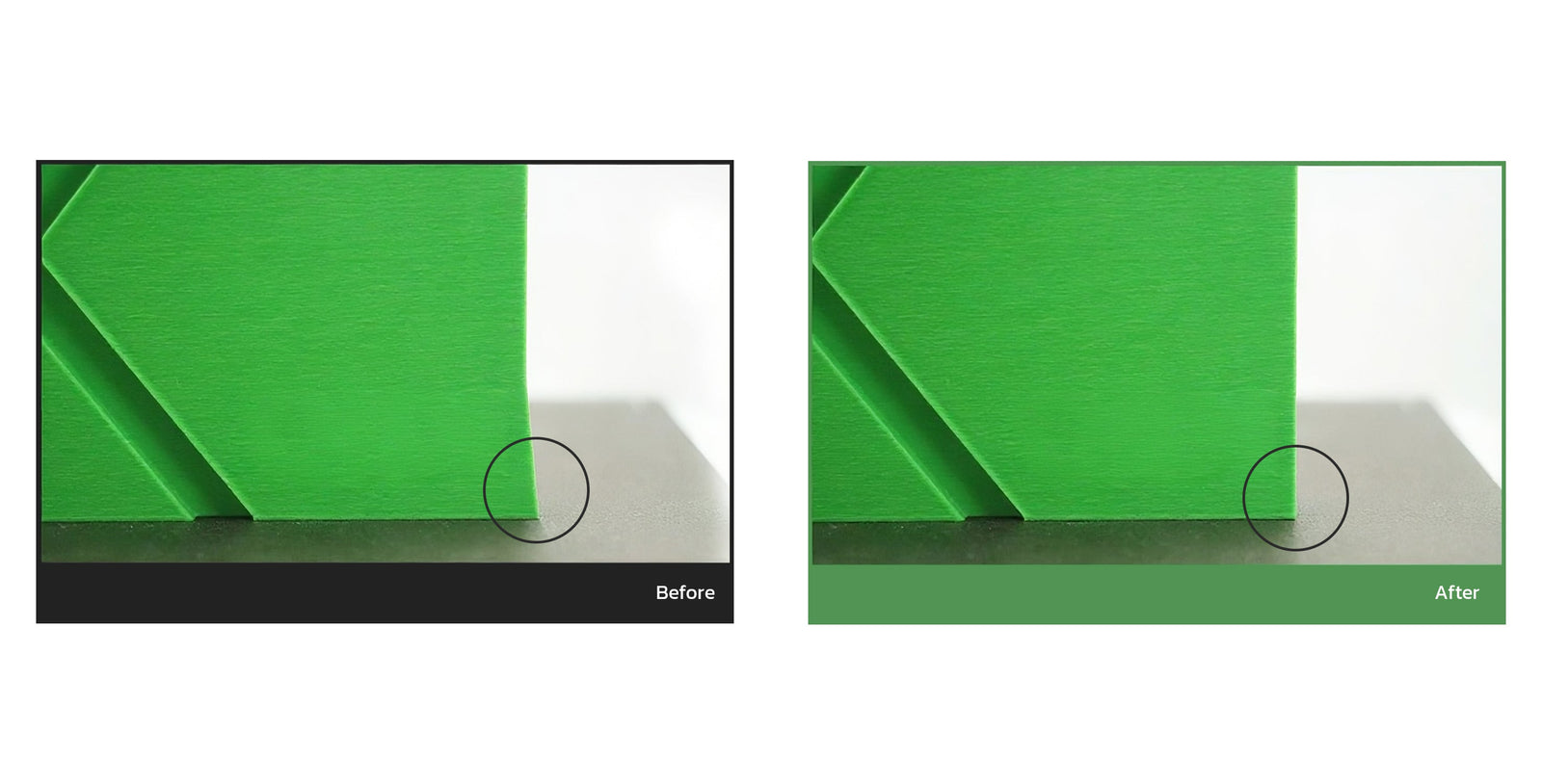

エレファントフットとは、パーツの最初の数層の周囲に現れる外側への膨らみのことです。外周が膨張したように見え、コーナーはシャープなラインを失い、ベースはモデルよりも幅広くなります。ここでは通常、2つの要因が重なります。1層目がビルドプレートに押し付けられすぎていることと、プリントの底部が熱の影響で柔らかい状態が長く続くことです。その結果、公差や3Dプリンティングの表面品質に影響を与える目に見える段差が生じます。

エレファントフットの原因

この欠陥は、単一の設定によって起こることはめったにありません。熱、最初のレイヤーの形状、スライサーの設定の相互作用を反映しています。各カテゴリーの役割を理解することで、推測に頼ることなく問題を修正でき、将来の3Dプリンティングジョブが同じ欠陥に戻るのを防ぐことができます。

以下の簡単な概要を確認したら、次のセクションのステップバイステップの修正に直接進むことができます。

エレファントフットの修正方法：ステップバイステップの解決策

基本から微調整まで順番に作業します。この順序は、まず根本原因を解決し、補正は仕上げのツールとしてのみ使用します。また、各変更が3Dプリンティングプロセスにおいて明確な目的を持っているため、検証も迅速化されます。

クリーンな1層目を再確立する

オートレベリングから始めます。次に、1層目テストパターンを使用してZオフセットを設定します。ラインはわずかに平らで、隣接するライン間の境界が明確である必要があります。表面が汚れていたり、隆起しているように見える場合は、テクスチャが均一になり、ブリムが外側にキノコ状に広がらなくなるまで、Zを非常に小さなステップで上げます。

段階的な計画で熱を調整する

1層目は温かいベッドを維持し、接着が確立されたら数度下げます。プリンターに加熱チャンバーがある場合は、それを必要とする材料には十分な高さに保ち、低温フィラメントには最小限に抑えます。小さな変化が重要です。2層目以降のベッド温度の適度な低下と、加工しやすいプラスチック用のチャンバー設定温度の低下は、ボトムエッジが早期に固まり、クリープに抵抗するのに役立ちます。

スライサーレベルの補正を適用する

ほとんどのスライサーは、1層目用の水平方向の膨張制御を提供しています。小さな負の値を入力して、ベースをX方向とY方向に制御された量だけ縮小します。−0.1 mm から −0.2 mm から始め、20 mm のキャリブレーション正方形で確認します。スライサーで、印刷設定の下にあるエレファントフット補正を有効にし、検証後はマテリアルプリセットの一部として保存します。

フロー、ライン幅、速度、初期冷却を調整する

ブリムが膨張しているように見える場合は、1層目のフローを数パーセント減らします。1層目のライン幅は、ノズルサイズに近づけ、幅を積極的に広げすぎないようにします。一貫した接着のために1層目を遅くし、その後、材料がそれを必要とする場合、1層目後にパーツ冷却を有効にします。穏やかなファンはベースを固化させ、外周が外側に滑るのを防ぎます。

フィット感が重要な場合は、ベース面取りを追加する

モデルのベース周囲に 0.2 mm から 0.5 mm の小さな面取りを追加すると、残りの膨張を隠すことができます。また、別のパーツにスライドさせなければならないエッジを保護します。この設計上の予防策は、後処理時間を節約し、プリントの外観ラインを向上させることがよくあります。

将来のプリントでエレファントフットを防ぐ方法

予防はプラスチックの無駄を減らし、スケジュールを確実に守ることにつながります。すべてのジョブに適用する一連の軽量な基準で十分です。目標は、ベースが迅速に接着し、その後、外周が広がる前に硬化することです。以下の習慣により、その結果を3Dプリンティングのルーチンで再現可能にします。

再現可能な1層目のベースラインを作成する

既知のZオフセット、一貫した1層目の高さ、遅くて予測可能な速度でプロファイルを保存します。ノズル、スプリングスチールプレート、またはテクスチャードシートを変更するときは、同じテストパターンを使用します。小さなチェックが、後で症状を追いかけることからあなたを守ります。

材料に応じた段階的温度を使用する

デフォルトで2段階のベッドプランを採用します。それをポリマーファミリーに適合するチャンバー熱と組み合わせます。PLAおよび類似の材料は、最小限のチャンバー温度で最もよく機能します。ABS、ASA、PA ブレンドは、最初の数層後にベッドが下がる間に反りを制限する、暖かく安定したチャンバーの恩恵を受けます。

補正をプリセットに組み込む

パーツに圧入機能や摺動インターフェースが含まれている場合は、それらのジョブに使用するプロファイルに、小さな負の1層目膨張を追加します。これを各フィラメントに明確な名前を付けてスライサー内に保存します。これにより、正しい補正が材料とともにロードされ、記憶に依存しません。

シャープさを保つエッジを設計する

寸法精度を維持しなければならないベースに小さな面取りを追加します。この変更は通常のパーツを弱化させず、面倒なエッジの後処理を不要にします。また、金型、治具、固定具が作業面上で正しく位置決めされるのにも役立ちます。

表面を適正に保つ

ビルドプレートを清掃し、平坦性を確認します。 汚れや局所的な盛り上がりは、Zオフセットを本来よりも低く設定するように誘惑します。プリントは接着しますが、ベースは広がります。清潔で平坦なプレートを使用すると、より軽いスクイーズで済み、シャープな形状を維持できます。

すべてのプリントで角張ったエッジを確保する

エレファントフットを、形状と熱の間の小さな調整問題として扱います。レベリングとZオフセットから始め、ベースが早期に固まるように温度を設定し、次に、厳密なフィットが要求されるパーツにはスライサーで少し補正を追加します。これらの設定を安定したスライサープロファイル内に保持します。あなたの3Dプリンティングパーツは、角張ったエッジ、正確な寸法、そしてより少ない後処理作業でビルドプレートから取り出せるようになります。

エレファントフットのトラブルシューティングに関する5つのFAQ

Q1: 問題がエレファントフットであり、全体的な過剰押出しではないことを確認するにはどうすればよいですか？

A: ノギスでベースと中間の高さを測定します。膨らみが最初の数層にのみ現れ、それより上では消えている場合は、エレファントフットです。過剰押出しは、パーツ全体のフィーチャーを拡大させます。テストではブリムを無効にし、プレーンなエッジを検査します。

Q2: ラフトを使用すると、モデル自体からエレファントフットを除去できますか？

A: はい。 ラフトは、段差をラフトインターフェースに移動させることで、モデル上のエレファントフットを防ぎます。小さなエアギャップと適度なラフト温度を使用します。下面はより粗くなり、わずかなZオフセットが生じることが予想されます。下面の仕上げが重要な場合は、スライサーのエレファントフット補正を優先してください。

Q3: どのビルドプレート表面がエレファントフットを最も目立ちにくくしますか？

A: テクスチャードPEIは、小さなボトムリップを視覚的に隠し、後処理時間を短縮できます。スムーズPEIまたはガラスは欠陥を明確に示すため、診断に役立ちます。仕上げの目標に基づいて選択してください。どの表面でもプレートを清潔に保ち、Zオフセットの精度を確認してください。

Q4: TPUのような柔軟なフィラメントの場合、どのように調整すべきですか？

A: チャンバーはオフにし、接着に必要なベッド熱のみを使用し、1層目後に穏やかな冷却を有効にします。1層目のフローを減らし、1層目のライン幅を過度に広げないようにします。軽くスティックのりを塗布すると、リリースが容易になり、ベースが伸びずにきれいに剥がれます。

Q5: 再プリントせずにエレファントフットをきれいに除去できますか？

A: はい。 平坦なガラス板の上に細かいサンドペーパーを置き、パーツを小さな円を描くように動かしてベースを角形に整えます。その後、バリ取りツールまたは鋭いスクレーパーを使用してエッジを復元します。作業中は小型のスコヤで確認してください。
