3Dプリントの欠層を修正する完全ガイド

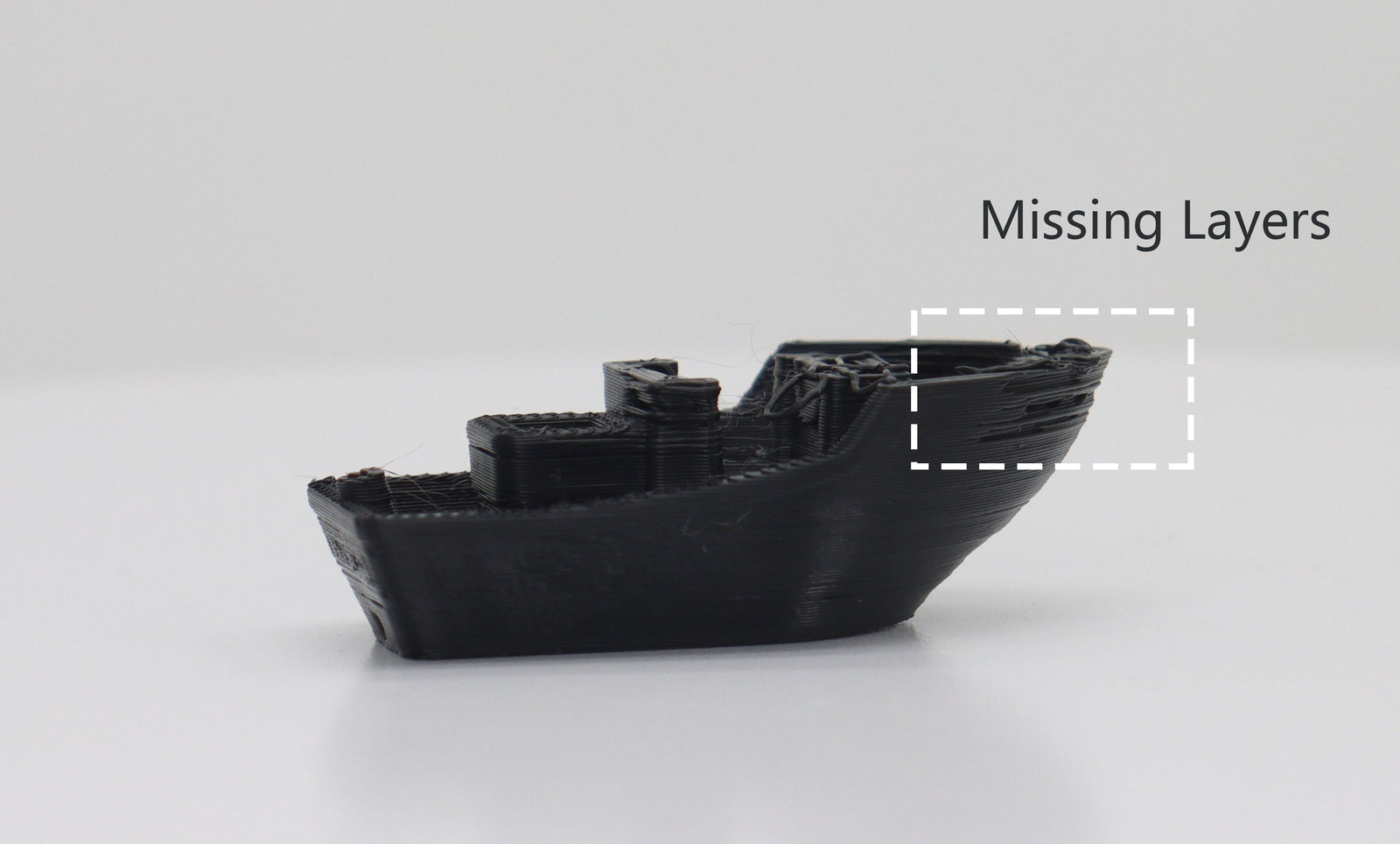

隙間や欠落部分のある3Dプリントを見たら、それは「レイヤー抜け」と呼ばれる問題に直面しています。これは、プリンターが印刷中に1層または複数の層の材料を置くことをスキップしたときに発生します。これは、わずかな位置ずれに過ぎないレイヤーずれや、接着不良によって発生するレイヤー割れと混同しないでください。このガイドでは、最も一般的で簡単な解決策から始めて、問題をトラブルシューティングする簡単な方法を提供します。

レイヤー抜けの2つの主要な原因

レイヤー抜けのほぼすべての事例は、2つの核心的な問題のいずれかに起因します。失敗がどのカテゴリに該当するかを正しく特定することで、かなりの時間を節約し、不必要な分解を防ぐことができます。

原因1：押出し不良（フィラメントが出ていない）

これはレイヤー抜け問題の最も一般的な原因であり、全症例の80％以上を占めます。この場合、プリンターの機械部品はすべて正しく機能しており、Z軸はプリントヘッドを次のレイヤーに持ち上げています。ここでの問題は、ノズルが正しい量のプラスチックを押し出していないか、時にはまったく押し出していないことです。これがプリントに空隙を作り出します。

原因2：機械的なZ軸故障（プリンターが上昇していない）

この問題はあまり頻繁ではありません。機械的なZ軸問題では、エクストルーダーとホットエンドはフィラメントを完全に吐出できます。故障はプリンターの垂直動作システムにあります。Z軸が物理的に次のレイヤーの正しい高さまで上昇しません。これが発生すると、ノズルはちょうど完了したレイヤーの真上に印刷しようとするため、押しつぶされた過剰押出しラインが生じ、隙間のように見えたり、後続のレイヤーで完全な詰まりを引き起こしたりする可能性があります。

一般的な押出し問題の修正方法

ここからトラブルシューティングを開始してください。レイヤー抜け障害の大部分は、スプールからノズルまでのフィラメントの経路に対処することで発見され、修正されます。これらのチェックは、最も簡単で一般的なものから、より複雑なものへと順序付けられています。

1. フィラメントスプールと経路を確認する

まず、フィラメントが適切に供給されていることを確認してください。絡まったスプールは、印刷が途中で突然失敗する最も一般的な原因です。スプールが自由に繰り出され、結び目がないことを確認してください。絡まりを見つけたら、結び目を超えてフィラメントを解き、慎重に巻き戻してください。同時に、フィラメント経路全体がスムーズであることを確認してください。ボーデンチューブの急激な曲がりや制限のあるガイドは、エクストルーダーモーターが引っ張るには大きすぎる摩擦を生み出す可能性があります。

2. ホットエンドとノズルを整備する

ホットエンドの問題は一般的な原因です。焦げたフィラメントやその他の粒子によるノズルの閉塞は、流れを制限し、薄い層や抜け落ちた層を引き起こします。これは通常、「コールドプル」を実行して閉塞を取り除くか、加熱時に細い針でノズルを突いて清掃することで修正できます。また、「ヒートクリープ」にも注意してください。これは、熱がホットエンドの上方に伝わりすぎて、フィラメントを早すぎる段階で軟化させ、詰まらせる現象です。これは長時間のプリントで発生する可能性が高いため、ホットエンドの冷却ファンが清掃されており、全速力で回転していることを確認してください。

3. エクストルーダー機構を点検する

エクストルーダー機構にはいくつかの一般的な問題があります。駆動ギアのテンションを確認し、フィラメントに軽い跡が残る程度に締めますが、深く食い込むほどきつくしないでください。次に、細かいワイヤーブラシを使用して駆動ギアの歯をブラッシングします。プラスチックの粉塵が蓄積するとグリップ力が低下する可能性があるためです。最後に、エクストルーダーアームがプラスチック製の場合、徹底的にチェックしてください。これらはヘアラインクラックを引き起こし、テンションの低下をもたらすと言われています。お持ちの場合は、長期的な最善の解決策は、金属製エクストルーダーを入手して交換することです。

4. フィラメント自体を評価する

フィラメントの状態をおろそかにしないでください。ほとんどのフィラメントは空気中の水分を吸収し、ホットエンドで蒸発して押出しを損ない、通常「ポップ音」のように聞こえます。これが発生した場合は、フィラメントを乾燥させる必要があります。できれば専用のドライヤーまたは食品乾燥機で行ってください。フィラメントの不均一な厚さも、低品質のフィラメントで発生します。数箇所でデジタルノギスを使用して測定してください。直径が±0.05mm以上異なる場合は、フィラメントが問題である可能性が高く、高品質ブランドのフィラメントに交換する必要があります。

機械的なZ軸問題の修正方法

すべての押出し関連の問題を除外した場合、次のステップは、垂直方向の動きを制御するプリンターの機械システムを検査することです。

1. Z軸のバインドとアライメントを修正する

バインドは、Z軸のリードスクリューまたはガイドロッドがスムーズに動けないときに発生します。モーターが負荷で鳴っているのを聞いたり、ガントリーが水平でないことに気づくかもしれません。これを診断するには、プリンターの電源を切り、Z軸リードスクリューを手でゆっくり回してみてください。「きつい箇所」や回しにくい領域がないか確認します。これを修正するには、リードスクリューを糸くずの出ない布で徹底的に清掃し、ホワイトリチウムグリースなどの適切なグリースで再潤滑してください。その際、リードスクリュー自体が目に見えて曲がっていないかも確認してください。

2. Z軸モーターカプラーを締める

モーターカプラーは、Zモーターシャフトをリードスクリューに接続する小さな部品です。その止めネジ（場合によってはグラブスクリューと呼ばれる）が緩むと、モーターが回転してもリードスクリューが回転しなくなります。つまり、ガントリーが次のレイヤーに上がりません。これらの止めネジを確認し、必要に応じて締めてください。モーターシャフトの平坦な部分に対してネジを締め、滑らないように確実にグリップさせることが重要です。

3. Vスロットホイールを調整する

移動にVスロットローラーシステムを使用するプリンター（Ender 3など）では、ホイールがアルミニウムフレームに対してきつく調整されすぎて、Z軸が自由に動くのを妨げることがあります。これを修正するには、偏心ナットに取り付けられたホイールを見つけます。プリンターに付属のレンチを使用してこのナットをわずかに回し、ホイールの圧力を調整します。目標は、目立ったガタつきなく、ガントリーが軸に沿ってスムーズに上下に動くことです。

ソフトウェアチェック：スライサー設定

ソフトウェアが主な原因であることはまれですが、すべてのハードウェアを確認した場合、スライサーの2つの設定を確認する価値があります。

• リトラクション距離：この設定が高すぎると、溶融プラスチックをホットエンドの冷たい部分まで引き戻しすぎて、プリンターが押出しを再開しようとするときに一時的な詰まりを引き起こす可能性があります。この設定を1mm減らしてテストプリントを実行してみてください。
• Zホップ / Zリフト：この機能は、トラベル移動中にノズルをわずかに持ち上げてプリントにぶつかるのを防ぎますが、それに関連するバグがレイヤー隙間を引き起こすことがあります。簡単なテストとして、Zホップを完全に無効にして問題が消えるかどうかを確認してください。

これらの簡単なソフトウェアテストは、時には簡単な解決策を提供することがあります。テスト後も隙間が残る場合、問題はほぼ間違いなく物理的なハードウェアまたはフィラメント自体にあります。

最終トラブルシューティングチェックリスト

それでも原因がわからない場合は、20mmキャリブレーションキューブのような小さなテストプリントを開始し、それを注意深く観察してください。このチェックリストは、印刷プロセス中に何を探し、何を聞くべきかをガイドします。

• フィラメント経路を観察する：最初の数層の間に、フィラメントがスプールからスムーズに繰り出され、絡まりや引っ掛かりの兆候がないことを確認してください。
• ノズルの音を聞く：ノズルが押出しを行う際の音に細心の注意を払ってください。「ポップ音」やシュー音が聞こえますか？これは湿ったフィラメントの重要な兆候です。
• エクストルーダーギアを確認する：エクストルーダーの駆動ギアを観察してください。一貫して回転していますか、それともフィラメントに対して滑ったり削ったりしていませんか？
• 詰まりを手動でテストする：ノズルがまだ熱いうちに印刷を一時停止し、フィラメントを手で優しく押し込んでみてください。簡単に流れ出る場合は、大きな詰まりを除外できます。
• 隙間が現れたらすぐに確認する：層がスキップされているのを見たら、すぐにプリンターの電源を切ってください。Z軸カプラーがしっかりしていることを確認し、Z軸にバインドの兆候がないか手動でテストしてください。
• ソフトウェアの問題を除外する：最終手段として、デフォルトの信頼できるスライサープロファイルでテストモデルを再スライスして、不明瞭なソフトウェア設定が失敗の原因である可能性を排除してください。

この積極的な診断プロセスは、症状をその根本原因に直接結びつける最も効果的な方法です。このガイドで説明された各潜在的な故障ポイントを体系的に確認または除外します。

予防的な3Dプリンターケアに取り組もう！

このガイドが示すように、レイヤー抜けは解決可能な問題であり、通常は軽微な機械的故障または押出しの問題によって引き起こされます。これらの問題を修正する方法を学びましたが、予防が最良の戦略です。定期的なメンテナンスを実施し、常に乾燥した高品質のフィラメントを使用することで、ほとんどの印刷失敗を未然に防ぎ、はるかに信頼性が高く成功した結果につながります。
