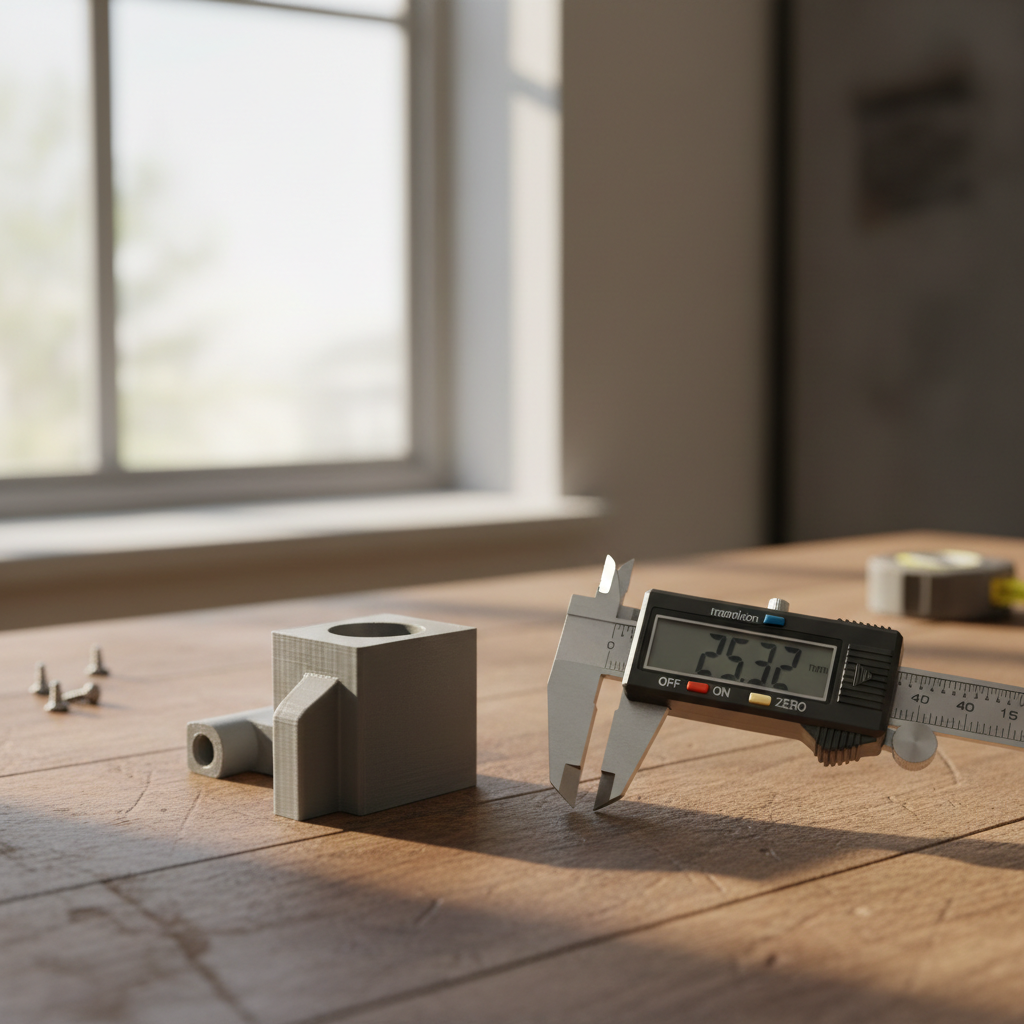

ブラインド用の頑丈な取付部品を3Dプリントできるか？

「製造中止部品」のジレンマを3Dプリンティングで解決

私たちは皆、経験したことがあります：ブラインドのプラスチック製取り付けブラケットが折れ、突然、完璧に機能していた窓装飾がたわんだり使用できなくなったりします。家庭メンテナンスの世界では、5年または10年前の金具と完全に一致する交換品を見つけることは、しばしば不可能です。メーカーはデザインを更新し、ホームセンターが旧モデル用の個別のプラスチッククリップを在庫することはめったにありません。

ここで、プロシューマーグレードの3Dプリンティングが、趣味の好奇心から重要な修理ツールへと変貌します。初期のデスクトッププリンティングは脆い装飾アイテムに制限されていましたが、現代のエンジニアリンググレードのフィラメントと高精度プリンターにより、元の射出成形コンポーネントよりも優れた性能を発揮する交換部品を製造できるようになりました。

このガイドでは、ブラインド用の頑丈な取り付けピースの設計とプリント方法を探求し、材料選択、機械的設計ルール、安全で長持ちする設置を確保するために必要な精度に焦点を当てます。

材料科学：機械的荷重に適したフィラメントの選択

マウントブロックをプリントする際、「何を」は「どのように」と同様に重要です。窓金具は、ブラインドの重量による一定の張力と、コードが引かれる際の動的応力にさらされます。異なるポリマーは引張応力下で大きく異なる挙動を示すため、材料選択は重要な最初のステップです。

家庭修理のための材料ヒエラルキー

1. ASA（アクリロニトリル・スチレン・アクリレート）： これは窓金具の最上位推奨事項となることがよくあります。ASA Filamentは優れたUV耐性を提供し、直射日光の当たる部品に不可欠です。また、高いガラス転移温度を持ち、夏の暑い午後にブラケットが軟化しないことを保証します。
2. PETG（ポリエチレンテレフタレート・グリコール）： 靭性と使いやすさのバランスを必要とする方には、PETG Translucentが高性能な選択肢です。PLAよりも優れた耐衝撃性を提供し、多くのブラインドクリップの「スナップフィット」要件を割れずに処理します。
3. ABS（アクリロニトリル・ブタジエン・スチレン）： プロフェッショナルな仕上げのためにベーパースムージングできる部品や、より高い温度に耐える必要がある部品には、ABS Rapido Metal Filamentが追加の美的金属テクスチャーと共に必要な耐久性を提供します。
4. PLA（ポリ乳酸）： PLA Matte Basicはブラケットのフィットテストに優れていますが、最終的な耐荷重窓金具には使用しないことを一般的に推奨します。その低い軟化点は、日当たりの良い窓で反りが発生しやすくなります。

論理の要約： 材料推奨は、窓隣接環境に必要なガラス転移温度（Tg）とUV安定性に基づいています。ASAは耐候性を、PETGは張力下での機械的な「柔軟性」を優先します。

張力に対応した設計：3:1壁厚ルール

交換用金具の3Dプリンティングにおける一般的な間違いは、強度のために「インフィル」に依存することです。実際には、3Dプリント部品の構造的完全性は「壁」または「外周」から得られます。

ブラインドマウントブロックでは、ネジ穴が主要な故障ポイントです。修理ベンチとコミュニティフィードバックからの一般的なパターンに基づき、特定の3:1壁厚ヒューリスティックを利用します。

標準的な#8木ネジ（直径約4.2mm）を使用する場合、周囲の材料厚は少なくとも12.6mm（3 x 4.2mm）であるべきです。これにより、ネジ頭の張力下でプラスチックが割れるのを防ぎます。これにより、力が十分な層間結合に分散され、層間剥離を防ぐことが保証されます。

0.1mm〜0.2mm拡大ルール

実用的な用途では、経験豊富なメイカーは、ブラインドマウントブロックがネジ穴の位置合わせ公差に細心の注意を必要とすることを学んでいます。正確な測定寸法で穴を設計するという一般的な間違いは、ネジを挿入する際に固着を引き起こすことがよくあります。代わりに、ネジ穴には0.1〜0.2mm拡大ルールを使用します。これにより、軽微なプリント偏差とプラスチックが冷却される際に発生する熱収縮が考慮されます。

耐久性のためのプリント配向最適化

3Dプリント部品の強度は異方性であり、一部の方向では他の方向よりも強いことを意味します。最も弱いポイントは、ほぼ常に層間の結合（Z軸）です。

マウントブラケットをプリントする際は、ネジ穴がビルドプレートに対して垂直になるように部品を配向する必要があります。これにより、ネジが層を引き離そうとするのではなく、層を通過することが保証されます。ネジがレイヤーラインに平行に締め付けられると、楔のように作用し、部品を半分に割る可能性があります。

レイヤーラインへの応力を避けられない複雑な形状では、炭素繊維強化ポリマーなどの先進材料の探求を提案します。繊維の添加はクリープ耐性——プラスチック部品が一定荷重下で徐々に変形する傾向——を大幅に向上させます。PETG-CFバリアントを使用する場合、80〜100°Cで4〜8時間アニーリングすることで、長期的な信頼性のために分子構造をさらに安定化できます。

方法論ノート： これらの配向およびアニーリングガイドラインは、ショップ実践のベースラインと材料科学レビューから導出されています。これらは、静的張力下での部品の「使用寿命」を最大化することを目的としています。

精密測定：リバースエンジニアリングフェーズ

実際に合う交換品を作成するには、デジタルノギスが必要です。標準的な定規に頼ることは、金具に必要なサブミリメートル精度にはしばしば不十分です。

1. 穴間隔の測定： 一方のネジ穴の中心から次の穴の中心までを測定します。元の部品が壊れている場合は、壁や窓枠の穴間の距離を測定します。
2. 「フック」形状の把握： ほとんどのブラインドブラケットは、ヘッドレールを所定の位置にスナップするための特定の「リップ」または「フック」を使用します。このフックの深さと角度を測定します。
3. 反復プロトタイピング： PLA Matte Basicを使用して、最初にデザインの「薄切り」または低インフィルバージョンをプリントします。これにより、高価なエンジニアリングフィラメントを無駄にせずに、ブラインドヘッドレールに対するフィットをテストできます。

持続可能性と家庭修理の未来

家庭メンテナンスに3Dプリンティングを使用することは、単なる便利さ以上のものです。それは、より持続可能な「循環経済」への一歩です。50セントのプラスチッククリップのためにブラインドシステム全体を廃棄する代わりに、特定のソリューションをその場で製造できます。

分散型製造が成熟し続けるにつれて、日常的な家庭修理ワークフローへの3Dプリンティングの統合は、交換部品がオンデマンドでプリントされ、廃棄物とサプライチェーンへの依存の両方を削減する未来を示しています。高度な製造アプリケーションを推進する信頼性と精度の同じ基準が、私たち自身の家庭修理にも等しく適用されます：部品は信頼性が高く、正確で、目的に適合していなければなりません。

重要ポイントのまとめ

壊れたブラインドブラケットの3Dプリント部品による交換は、工学的ベストプラクティスに従えば非常に効果的なソリューションです：

• 材料選択： UVの強い窓エリアにはASA Filamentを、柔軟性を必要とする部品にはPETG Translucentを使用します。
• 設計ルール： 3:1壁対ネジ径比に従い、すべてのボルト穴とネジ穴に0.1〜0.2mmクリアランスを含めます。
• プリント設定： インフィル率よりも壁数（4〜6外周）を優先します。Z軸層間結合への張力を最小化するように部品を配向します。
• 後処理： 重い一定の張力下で使用される場合、PETGまたはASA部品のアニーリングを検討し、クリープ耐性を向上させます。

「ユニット全体を交換する」という考え方から「特定のコンポーネントを修理する」ワークフローへ移行することで、費用を節約し廃棄物を削減します。壊れたキャビネットヒンジの交換やカスタム引き出しスペーサーのプリントにおいても、家庭で工業グレードの金具を製造する能力は、現代のプロシューマーショップの基礎です。

免責事項：この記事は情報提供のみを目的としています。重い物を支える、または頭上に設置される金具を取り付ける際は、プリント部品が荷重を支えられることを常に確認してください。プリントの構造的完全性に不安がある場合は、専門の請負業者に相談してください。
