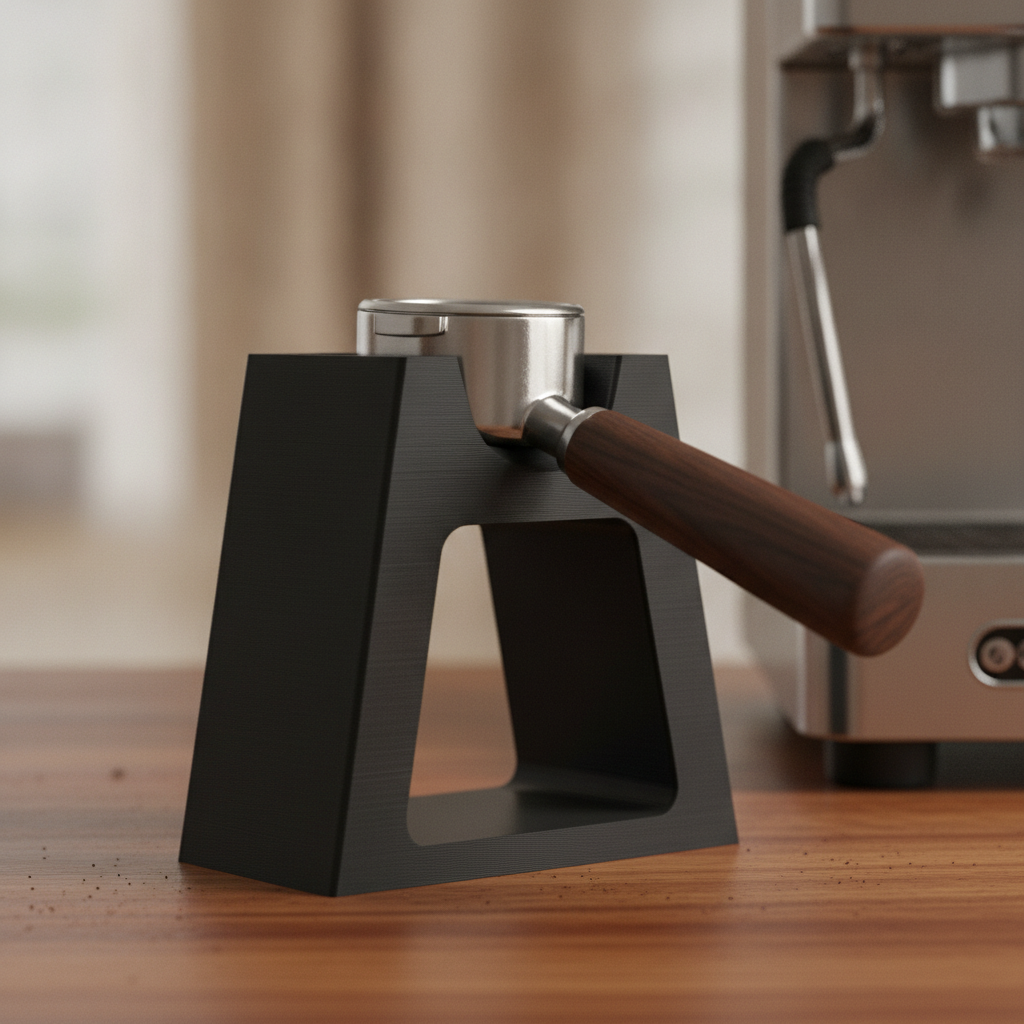

精密フィッティング：カスタムポルタフィルタースタンドの3Dプリント

精密嵌合：カスタムポートフィルタースタンドの3Dプリンティング

コーヒーポートフィルターにぴったりと密着し、傷のない嵌合を実現するには、高い寸法精度が必要です。本格的なコーヒー愛好家にとって、趣味の試作からプロフェッショナルグレードの機能プリントへの移行は、「だいたい合っていれば十分」では高性能なバリスタツールには不十分であるという認識によって特徴づけられることがよくあります。ポートフィルターは、固形真鍮と鋼でできた重量物（多くの場合500g超）の精密機械加工品であり、安定性と公差の両方においてその工業的系譜にふさわしいスタンドを要求します。

このガイドでは、バリスタグレードのツールスタンドに必要な厳しい公差を実現するために、FDM（溶融積層法）ワークフローをキャリブレーションする方法を探求します。耐熱環境向けの材料選択、材料収縮に対するCADレベルでの補正、そして緩んでガタつくスタンドと精密設計されたツールを区別するスライサー設定について説明します。

エスプレッソステーションのための材料科学

エスプレッソマシンの周囲環境は、3Dプリントポリマーにとって独特の課題をもたらします。ボイラーからの高周囲熱、頻繁な湿気への暴露、そして繰り返されるタンピングの機械的ストレスは、材料故障の「完璧な嵐」を生み出します。

標準PLAの落とし穴

コミュニティで観察される一般的な間違いは、エスプレッソマシンボイラー近くに置かれるスタンドに標準PLAを使用することです。PLA Matte Basicは、その優雅な仕上げとプリントの容易さから、展示モデルやドライビーンセラーには優れていますが、ガラス転移温度が低く——通常55°C～60°C程度です。ブルーフィールド大学3Dプリンティングフィラメント教科書によると、PLAは中程度の熱応力下でも反りが発生しやすいです。ボイラー近くでは、周囲熱が時間とともに「クリープ」を引き起こす可能性があります。真鍮ポートフィルターの重量下で、PLAスタンドは徐々に変形し、せっかく達成した精密嵌合を失う可能性があります。

エンジニアリンググレードの代替品

機能的なスタンドには、経験豊富なメイカーはより高い熱安定性を持つ材料を優先します。PETG-Tough Filamentは、より高いガラス転移温度と改善された耐衝撃性を備え、大きなステップアップを提供します。しかし、寸法安定性と耐熱性の究極を求めるなら、ABSベースの材料が業界標準です。

ABS Rapido Filamentは高速・高強度用途向けに設計されており、コーヒーステーションの日常的な過酷さに必要な耐久性を提供します。工業グレードの性能を求める方には、ABS-GF25 Filament（ガラス繊維強化）がさらに高い剛性と低収縮を提供します。これは、高強度で軽量な産業構造物の作成に強化ポリマーを使用することに関するScienceDirectに掲載された研究と一致しています。

精度の幾何学：CADクリアランスと収縮

「ぴったり嵌合」は3Dプリンティングでは変動する目標です。熱可塑性プラスチックは冷却時に収縮するため、CADで正確に58mmに設計された穴は、ほとんどの場合ポートフィルターが入らない結果となります。

0.2mmラジアルルール

標準的な58mmポートフィルターの場合、CADモデルにおける0.2mm～0.3mmのラジアルクリアランスは、FDM公差を考慮した業界の「経験則」です。これは、ポートフィルター直径が58.0mmの場合、CADモデルの内径は58.4mm～58.6mmにする必要があることを意味します。このクリアランスは、摩擦なく部品が滑り込むのに十分な余裕を提供しながら、ガタつきを防ぐのに十分な締まりを保ちます。

安定性と1.5:1比

ポートフィルターは本質的に頭重です。スタンドが狭すぎたり高すぎたりすると、特にタンピングプロセス中にハンドルの重量によってアセンブリ全体が転倒する可能性があります。安全性と機能性を確保するために、ベース対高さの比率を少なくとも1.5:1にすることを推奨します。

バリスタツールのためのスライサーレベル調整

プリントが合わない場合、反射的な反応はモデル全体を1%または2%拡大・縮小することです。しかし、これはしばしば間違いです。スケーリングは高さや壁厚を含むすべての寸法を変更し、新しい組立問題を引き起こす可能性があります。

穴水平拡張

スケーリングの代わりに、「穴水平拡張」設定（内部フィーチャーには「XYサイズ補正」と呼ばれることもあります）を使用します。この設定は、部品の外寸に影響を与えずに穴の直径を調整します。58mmポートフィルターが少しきつすぎる場合、この設定に正の値（例：0.1mm）を適用すると、スタンドのフットプリントを同じまま内部キャビティが広がります。

このアプローチは、3Dプリントノブがシャフトに適切に合わない理由に関するガイドで議論されているように、嵌合のキャリブレーションにはるかに効果的です。調整を「嵌合」領域に限定することで、デザインの構造的完全性と外部美観を維持します。

Z軸公差の管理

XY精度は直径に重要ですが、Z軸精度はポートフィルターの「ラグ」（耳）にとって不可欠です。ラグ用スロットがきつすぎると、ポートフィルターのクロム仕上げを傷つけるリスクがあります。ラグチャンネルにはわずかに大きめの垂直ギャップ（0.4mm～0.5mm）を使用することを推奨します。これにより、最初の数層でのわずかな「エレファントフット」や微小なZシームの塊があっても、ポートフィルターがスムーズにロックされます。

高度な考慮事項：衛生と安全

ポートフィルタースタンドは通常、抽出されるコーヒー粉と直接接触しませんが、食品調理環境の一部です。

表面多孔性

3Dプリントは、層ごとの堆積プロセスにより本質的に多孔質です。キッチンでは、これらの微視的ギャップがコーヒーオイルや水分を閉じ込め、時間とともに細菌繁殖を引き起こす可能性があります。PMC 3Dプリンティング材料レビューによると、表面仕上げは医療および食品関連用途における重要な制限です。

これを軽減するには、スタンドの後処理を検討してください。ABS部品の場合、アセトンによるベーパースムージングで層を融合させ、ガラスのように滑らかで非多孔質の表面を作成し、簡単に拭き掃除ができます。PETGの場合は、食品安全エポキシコーティングが同様の保護バリアを提供できます。

重量と摩擦

軽量プラスチックスタンドは、御影石や木製のカウンタートップの上を滑ることがあります。「プレミアム」な感触と機能安定性を高めるために、多くのメイカーはスタンドのベースに中空キャビティを設計し、プリントプロセス中（「高さで一時停止」コマンドを使用）に鉛玉や砂を充填します。スタンドの底部にシリコンやTPU製の足を取り付けることも、滑りを防ぎ、カウンタートップを傷から保護します。

標準としての精度

趣味のプリントからプロフェッショナルなバリスタツールの作成への移行には、マインドセットの転換が必要です。「ファイルをプリントする」から「ソリューションを設計する」への移行です。ボイラーの熱に耐えられるABS Rapido Filamentのような材料を選択し、0.2mm～0.3mmのCADクリアランスを適用することで、カスタムギアがその見た目と同様に性能を発揮することを保証します。

機能部品の完璧な嵌合を達成するためのさらなる洞察については、スナップフィットクリップとラッチや、3Dプリント修理における緩いピボットポイントの修正に関する関連ガイドもご覧ください。

免責事項： この記事で提供される情報は情報提供のみを目的としています。キッチン環境での使用を意図する3Dプリント部品は、耐熱性と衛生面について慎重に評価されるべきです。常に材料安全データシート（MSDS）を参照し、特にABSのような材料を扱う場合はプリント環境の換気が十分であることを確認してください。この内容は専門的な工学または食品安全アドバイスを構成するものではありません。
