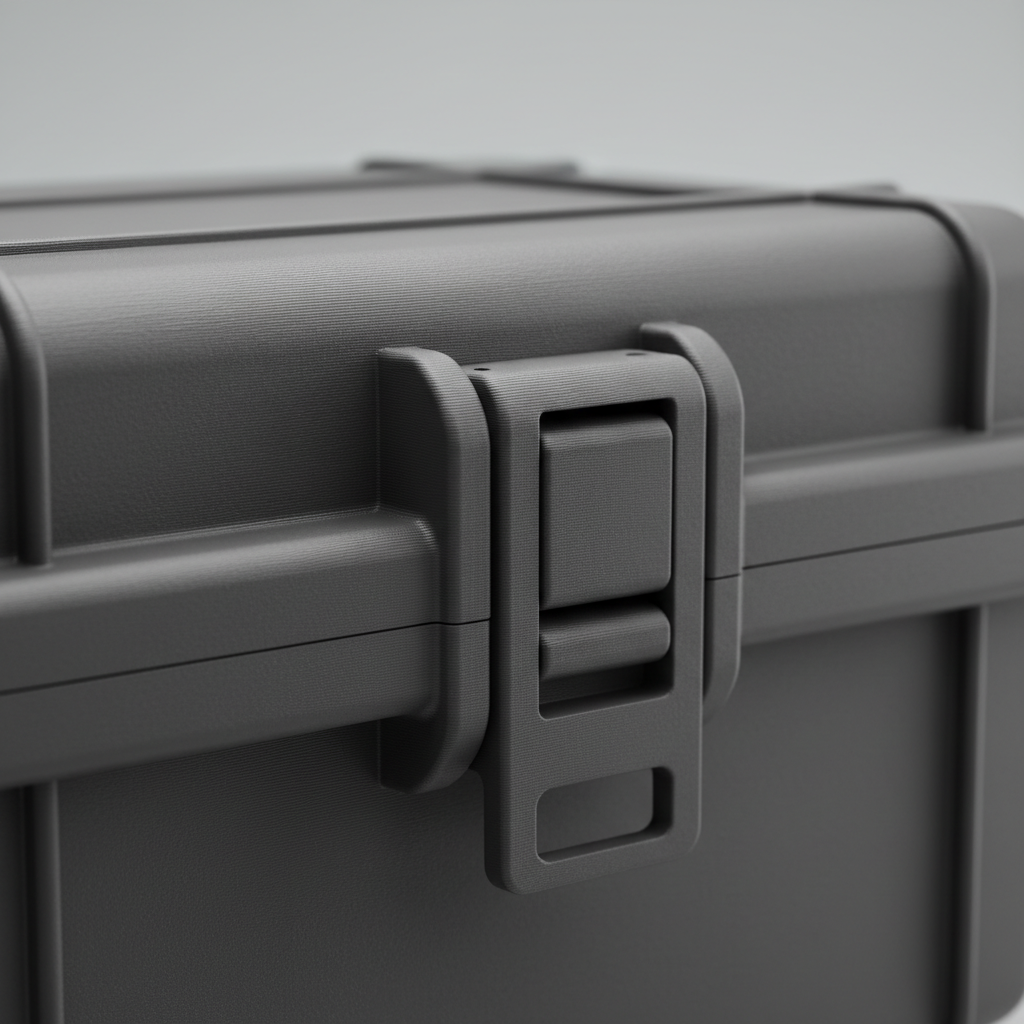

3Dプリントスナップフィットクリップとラッチの最適なクリアランス

完璧なクリックの設計：スナップフィットクリアランスの習得

「カチッ」と完璧に嵌まる交換部品を作成することは、メイカーがプロシューマーワークフローに移行する際の決定的な瞬間となることがよくあります。ハイエンド家電の修理でも、電子コンポーネント用のカスタムハウジングの設計でも、スナップフィット継手は基本的な機械的特徴です。しかし、多くの人が、プリントしたクリップが最初の使用時に折れてしまったり、組み立てがガタつくほど緩かったりすることを経験します。

嵌合失敗のフラストレーションは、通常、単一の誤解された変数に起因します：クリアランスです。プロフェッショナル製造では、クリアランスは「ワンサイズフィットオール」の数値ではなく、材料収縮、プリンターキャリブレーション、熱管理に影響される動的システム変数です。これらのメカニズムを理解することで、試行錯誤の「いじくり回し」から予測可能な工業グレードの結果へと移行できます。

「完璧な」クリアランスが変動する標的である理由

CADソフトウェアでは、10mmの穴に10mmのピンは完璧な嵌合です。FDMプリンティングの物理的な世界では、同じピンは決して嵌まりません。これは熱可塑性プラスチックの性質によるものです。溶融プラスチックが冷却されるにつれて収縮します。材料が大幅に収縮すると、スナップフィットラッチの形状が変化し、多くの場合、破損せずに嵌合できないほどきつい継手になります。

材料収縮係数

異なる材料は大幅に異なる収縮率を示し、これが要求される設計クリアランスを直接決定します。プロフェッショナル修理シナリオでの観察に基づき、材料を2つの主要グループに分類します：

1. 低収縮材料（PLA、PETG）： これらの材料は通常0.2%〜0.5%の間で収縮します。これらには、0.2mm〜0.3mmの設計クリアランスが通常、確実な嵌合に十分です。
2. 高収縮材料（ABS、ASA、ナイロン）： ABSやASAのようなエンジニアリングプラスチックは、多くの場合0.5%〜1.5%の間で収縮率が高くなります。この収縮を補うために、実務者はしばしば0.3mm〜0.5mmのクリアランスを必要とします。

先進材料と異方性の課題

PAHT-CF (PPA-CF) FilamentやPPS-CF Filamentのような高性能材料に移行すると、クリアランスのルールはより複雑になります。炭素繊維強化フィラメントは異方性をもたらします——つまり、部品はX軸とY軸に沿ってZ軸（垂直プリント高さ）とは異なる収縮を示します。

炭素繊維の「剛性」の罠

炭素繊維は曲げ弾性率を大幅に向上させます。例えば、PAHT-CF (PPA-CF) Filamentは6700 MPa超の曲げ弾性率を持ちます。これにより非常に強い部品が作られる一方で、スナップフィットの「アーム」にはほとんど弾性回復がないことも意味します。クリアランスがきつすぎると、材料は曲がるのではなく折れます。

これらの強化材料には、0.4mm〜0.6mmのより大きなクリアランスを推奨します。この余分なスペースは、低減された柔軟性を考慮し、ラッチが材料の破断伸び率（PAHT-CFの場合は通常約1.9%と低い）を超えることなく、保持ラグをクリアするのに十分な撓みを可能にします。

精度における熱管理の役割

プロシューマーグレードプリンターの最も重要な利点の一つは加熱チャンバーです。周囲温度は反りを防ぐだけでなく、部品の最終寸法を制御することにも関係します。

機能嵌合の内部モデリングでは、安定したチャンバー温度60°C以上で密閉型プリンターを使用することで、開放環境でのプリントと比較して収縮によるきつさを15%〜25%低減できることを観察しています。これは、部品がよりゆっくりと均一に冷却され、完全に固化する前に内部応力が解放されるためです。

Odorless-ABS Rapido Filamentのような材料を使用する場合、加熱チャンバー（推奨55〜80°C）の維持が重要です。このフィラメントは、自動車クリップなどの高速・高耐久性部品向けに特別に設計されていますが、その寸法的成功はこの熱安定性に依存しています。

嵌合のモデリング：ヒューリスティックガイド

適切な開始点を選択するのに役立つように、一般的なエンジニアリング材料と環境条件に基づいてシナリオモデルを開発しました。

プロシューマーワークフロー：CADから「クリック」まで

プロフェッショナルな結果を達成するには、デジタル設計とプリンターの物理的現実との間のギャップを埋める必要があります。新しい機械的アセンブリごとに3ステップのワークフローを推奨します。

1. 意図を持って設計する

ベースラインクリアランス0.4mmから始めます。これはほとんどのエンジニアリングプラスチックにとって「安全な」中間地点です。片持ちアームの基部に十分なフィレットがあることを確認してください。鋭いコーナーは応力集中部であり、特に層間接着が低い材料では早期破損につながります。

2. スライサー補正（水平拡張）

一般的な間違いは、CAD寸法が嵌合を制御する唯一の方法であると想定することです。最新のスライサーのほとんどは「水平拡張」（または「XYサイズ補正」）と呼ばれる設定を提供しています。

• 問題： FDMプリンターはプラスチックをわずかに外側に「押しつぶす」傾向があり、穴を小さく、ピンを大きくします。
• 解決策： わずかな負の水平拡張（通常-0.1mm〜-0.2mm）を適用することで、CADモデルを変更せずに「きつすぎる」嵌合を修正できることがよくあります。

3. 三回プリント反復ルール

経験豊富な実務者は、アセンブリ全体を一度にプリントすることはめったにありません。代わりに、「嵌合ゲージ」——クリップとそのハウジングの小さなセクション——をプリントします。

• プリントA： 設計クリアランス（例：0.4mm）で。
• プリントB： +0.1mm調整で。
• プリントC： -0.1mm調整で。これら3つの小さなピースをテストすることで、特定の材料とプリンターの組み合わせに最適な「完璧なクリック」を30分以内に特定できます。

重要ポイントのまとめ

スナップフィットの習得は、「魔法の数字」を見つけることよりも、特定のワークフローの変数を管理することにあります。

• 材料が重要： PLA/PETGには0.2〜0.3mm、ABS/ASAには0.3〜0.5mmを使用します。
• 強化には余裕が必要： PAHT-CFのような炭素繊維材料では、剛性を補うためにクリアランスを0.4〜0.6mmに増やします。
• 熱は味方： 加熱チャンバーは内部応力と収縮を低減することで寸法精度を大幅に向上させます。
• スライサーをキャリブレーション： 部品を再設計せずに嵌合を微調整するために水平拡張設定を使用します。
• 小さくテスト： 時間とフィラメントを節約するために三回プリント反則ルールを使用します。

3Dプリンティングを趣味の実験ではなく工学的プロセスとして扱うことで、単に「機能する」だけでなく、元の工場部品の信頼性で動作するスペアパーツを生産できます。

免責事項：このガイドは情報提供を目的としています。工業用フィラメントを取り扱う際は常に適切な個人用保護具（PPE）を着用し、ABSやASAのような材料でプリントする際は作業スペースの換気が十分であることを確認してください。
