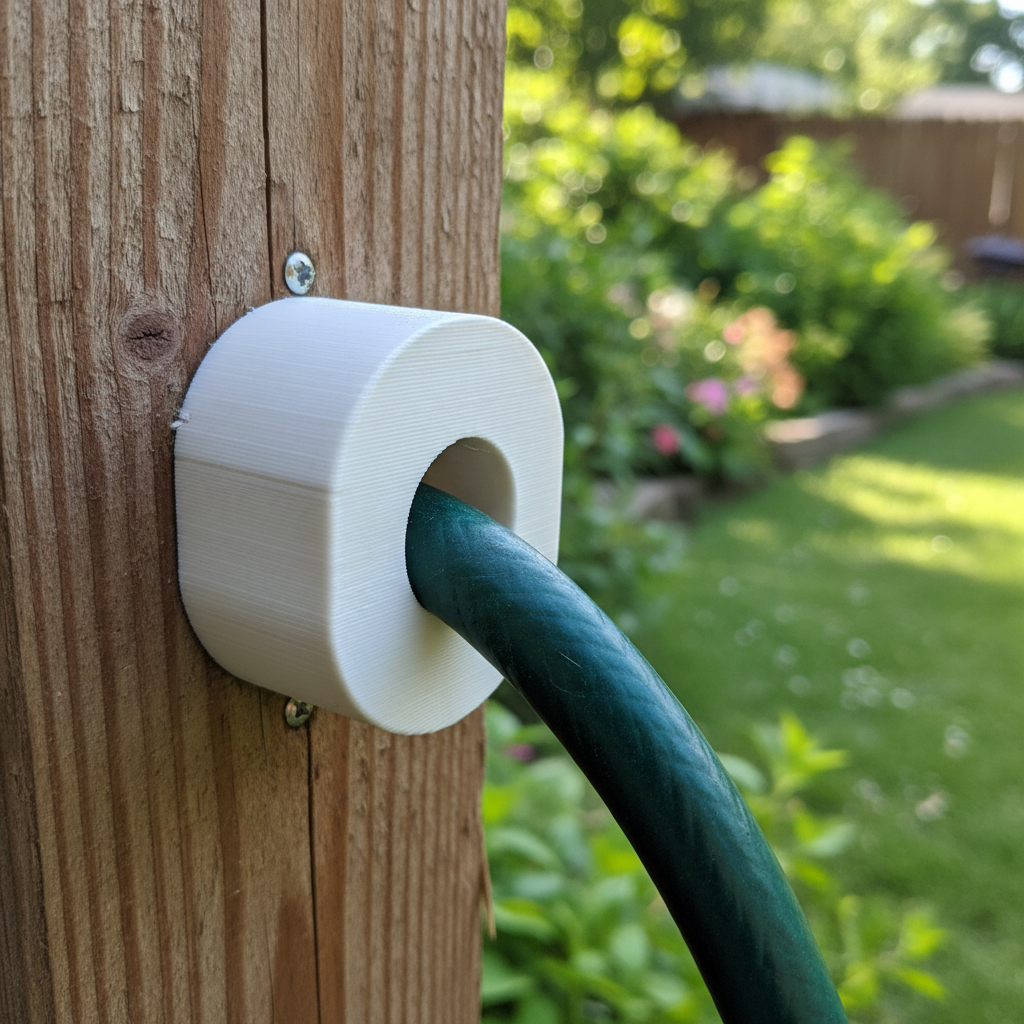

雨と紫外線下のガーデンホースガイドに最適なフィラメント

二重の課題：ガーデンホースガイドが失敗する理由

ガーデンホースガイドは、一見シンプルなツールですが、3Dプリント部品が直面する最も過酷な条件のいくつかにさらされます。それらは単に庭に置かれているだけではなく、環境的・機械的ストレス要因からの継続的な「挟み撃ち」にさらされています。一方では、太陽からの高エネルギーのUV放射がポリマーの分子鎖を分解し、「白化」、変色、そして最終的には壊滅的な脆化を引き起こします。他方では、重く泥の付着したゴムホースをガイドに引きずるという物理的行為が、激しい機械的摩擦と摩耗を生み出します。

本格的なメイカーや小規模ショップオーナーにとって、ここでの失敗は単なる迷惑ではなく、材料と時間の無駄であり、造園への潜在的な損害です。一シーズン以上持続するガイドを構築するには、「趣味グレード」の思考を超えなければなりません。これには、材料選択、部品形状、プリントプロセス中の熱管理に対するプロフェッショナルなアプローチが必要です。

環境的現実：UV劣化と熱サイクル

屋外向けに設計する際、UV暴露が均一であると想定することは間違いです。実際のテストと縦断的観察では、南向きの表面（北半球）は北向きのものよりも2〜3倍速く故障する傾向があることが分かっています。これは、累積的な「ソーラー負荷」とその結果として生じる高い表面温度によるものです。

UVに加えて、熱サイクルは3Dプリント屋外マウントの沈黙の殺し屋です。日が昇り沈むにつれて、部品は膨張と収縮を繰り返します。部品が支柱や壁に剛性固定されている場合、この内部応力の逃げ場がなく、ネジ穴から始まる亀裂につながります。

ASAがプロフェッショナル標準である理由

ASA Filament（アクリロニトリル・スチレン・アクリレート）は、本質的にABSの耐候性最適化バージョンです。ABSはUV下で急速に劣化しますが、ASAはブタジエン成分を耐候性のあるアクリレートに置き換えます。これにより、自動車および屋外用途の「ゴールドスタンダード」となっています。私たちの経験では、最低壁厚3mm、40%以上のインフィルを持つASA部品は、直射日光下で構造的完全性を大きく損なうことなく2年以上生存できます。

ガラス繊維（PETG-GF）の役割

ホースがプラスチックに対して頻繁に「こすれる」複雑な経路を持つホースガイドの場合、PETG-GFは魅力的な代替品です。5%のガラス繊維強化は、表面硬度と剛性を大幅に向上させます。PETG自体はASAよりもUV安定性に劣りますが、ガラス繊維は盛夏の強烈な熱の中で寸法安定性を維持するのに役立ちます。

長寿命のための設計：3mmルールとホースドラッグテスト

一般的な間違いは、屋内装飾モデルと同じ設定で屋外部品をプリントすることです。ガーデンホースガイドでは、構造質量は味方です。

壁厚とインフィル

薄い壁はUV「白化」に最初に屈します。部品の外側0.5mmが脆くなると、薄壁部品は耐衝撃性のほぼすべてを失います。以下を推奨します：

• 最低壁厚： 3mm（0.4mmノズルで少なくとも6〜8外周）
• インフィル： 40%以上。グリッドまたはジャイロイドパターンは、ホースの引き込み力に対する最良の多方向サポートを提供します。

熱応力の管理

前述の割れを防ぐには、ぴったり合ったネジ穴を使用しないでください。代わりに：

1. 拡大穴： マウント穴をネジ径より1〜2mm大きく設計します。
2. ワッシャー： ゴムまたはプラスチック製ワッシャーを使用して、熱膨張時に部品がわずかに「浮く」ことを可能にします。
3. 柔軟なタブ： 可能であれば、突然のホースの引っ張りのエネルギーを吸収するために、設計にわずかに柔軟なマウントタブを組み込みます。

「ホースドラッグ」フィールドテスト

ガイドの本格的な生産を開始する前に、選択した材料で小さなテスト「スラグ」をプリントします。耐久性の実用的なフィールドテストは、加重したガーデンホースのセクションをプリント表面にわたって100サイクル引きずることを含みます。

• 成功： 表面は表面的な磨きまたはわずかな光沢変化のみを示します。
• 失敗： 材料に目に見える溝が発生するか、微細な粉塵を生成します。これは、交通量の多い庭で材料が早期に摩耗することを示しています。

プリントの習得：チャンバー温度と後処理

ASAのような高性能材料のプリントには、高温ノズル以上のものが必要です。ASAは熱膨張係数が高いため、急速に冷却されると反りや層間剥離が発生しやすくなります。

密閉チャンバーの重要性

工業グレードの結果を得るには、安定した高温の周囲温度を維持できるプリンターが必要です。QIDI Max4 3D Printerは、アクティブ冷却空気制御システムと超均一加熱ベッドを備え、このために特別に設計されています。ASAプリント中にチャンバー温度を50〜60°Cに維持することで、層が効果的に結合し、耐衝撃性が大幅に向上します。

ピーク性能のためのアニーリング

屋外ASA部品に対する最も効果的な「エキスパート調整」の一つはアニーリングです。完成した部品を（プリンターベッドではなく）対流オーブンに入れ、80°Cで4〜6時間加熱することで、二次架橋と応力緩和のプロセスが引き起こされます。

• 利点： これにより熱変形温度が上昇し、UV誘発性応力割れに耐える部品の能力が大幅に向上します。
• 警告： ガラス転移温度に達した際に部品が自重でたわむのを防ぐために、アニーリング中は常にサポートを使用してください。

実用的材料選択戦略

まだ決定できない場合は、設置場所の特定の条件を考慮してください。実務者にとって、選択は「設置して忘れる」要因に帰着することがよくあります。

1. 高暴露・高価値エリア向け： ASA Filamentを使用します。その優れたUV耐性により、毎年春にこれらのガイドを再プリントする必要がなくなります。
2. ラピッドプロトタイピングまたは日陰エリア向け： PETG Basicは、プリントの容易さと優れた耐水性のため、優れた選択肢です。湿った環境での耐久性はPLAよりもはるかに優れており、湿った土壌の植物マーカーに関するガイドで述べられています。
3. 過酷な産業用ホース向け： PETG-GFの追加剛性は、100フィートの商業用ホースが不自然な角度で引っ張られてもガイドが形状を維持するのに役立ちます。

強化ポリマーに関するScienceDirectレビューの研究が示唆するように、FDMプリンティングにおける高強度で軽量な産業構造物への移行は加速しています。先進フィラメントと適切な熱管理を使用することで、あなたは「グリーンマニュファクチャリング」——数週間ではなく何年も持続する部品を作成する——へのこのシフトに参加しています。

重要ポイントのまとめ

ガーデンホースガイドが雨、日光、摩擦の複合攻撃に耐えることを保証するために、以下のプロフェッショナルグレードの経験則に従ってください：

• 材料： 直射日光にはASAを優先。高摩耗経路にはPETG-GFを使用。
• 形状： UV白化に対する「犠牲層」を提供するために3mm壁厚ルールを守る。
• ハードウェア： QIDI Max4 3D Printerのような密閉加熱チャンバーを備えたプリンターを使用して、耐候性材料の反りを防止。
• 設置： 拡大マウント穴を使用して熱膨張に対応し、応力誘発性割れを防止。
• 後処理： ASA部品をアニーリングして、耐熱性と長期的耐久性を最大化。

これらの原則を適用することで、ガーデンホースとメンテナンススケジュールの両方の摩擦を減らします。「物を修理する」ホビイストから、「ソリューションを構築する」メイカーへと移行します。

---

免責事項： この記事は情報提供のみを目的としています。屋外環境にハードウェアを設置する際は、すべてのマウントが安全であり、つまずきの危険がないことを確認してください。特に高温材料のプリント時の換気に関して、3Dプリンターおよびフィラメントメーカーが提供する安全ガイドラインに常に従ってください。
