嵌合の習得：3Dプリント修理におけるピボットポイントの故障理由

PLAの小物をプリントすることから機能的な交換部品の製造へ移行することは、あらゆる本格的なメイカーにとって通過儀礼です。しかし、壊れたキャビネットヒンジや重い箱の蓋を修理する場合、その難易度は高まります。これらのシナリオでは、寸法精度の「ほぼ正解」が、緩んでガタつく継手や、プロフェッショナルとは言えないきしむメカニズムをもたらします。

機能的なプリンティングにおける最も一般的なフラストレーションは、プリント品質自体ではなく、組み立て後の機械的嵌合であることがよく観察されます。ビルドプレート上では完璧に見えるヒンジも、ピボットピンが適切な摩擦で着座しない場合、すぐに故障ポイントとなり得ます。数千もの機能修理のトラブルシューティングからのパターン認識に基づくと、プロフェッショナルグレードのヒンジの秘訣は、材料収縮、プリント配向、および「二段階」クリアランス設計の相互作用を理解することにあります。

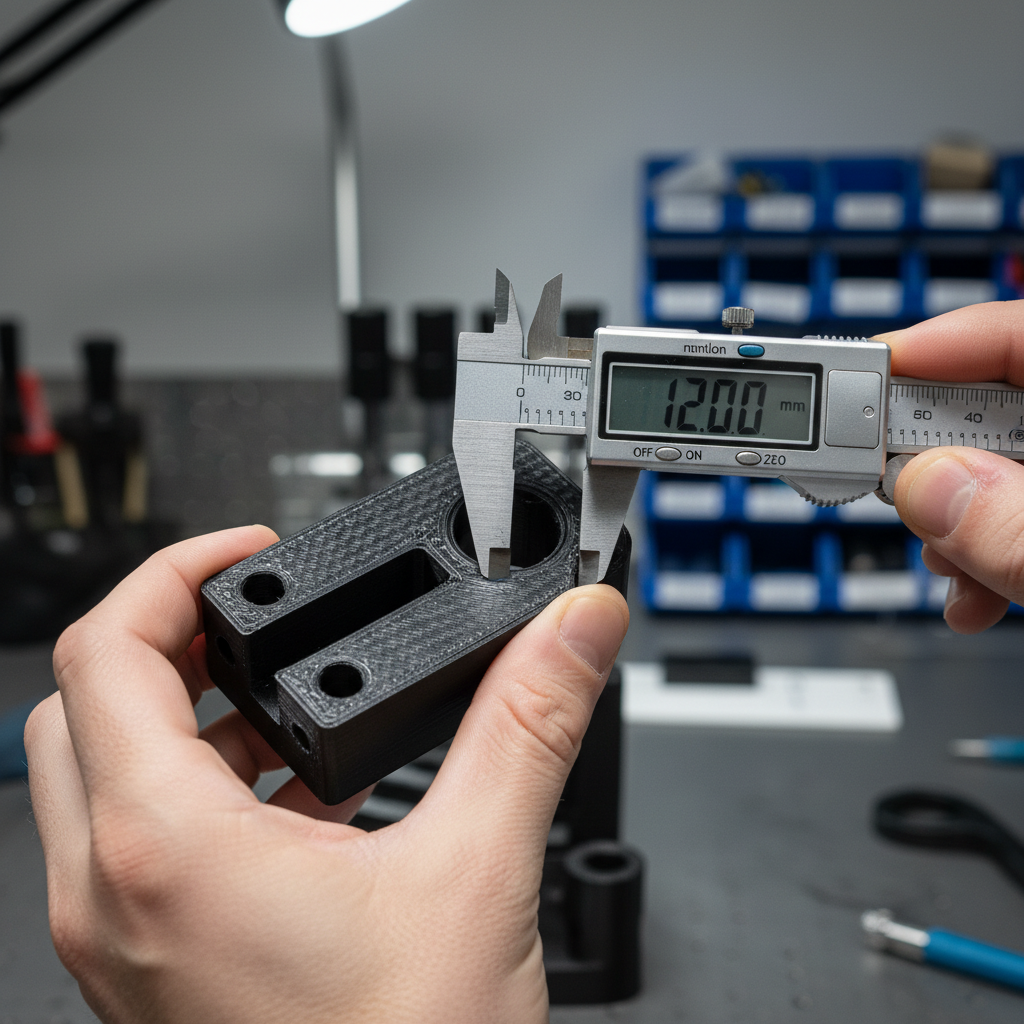

クリアランスの物理：なぜ「正確な」寸法が故障を招くのか

プロシューマーが直面する最初の障壁の一つは、CADの10mm穴が現実ではほとんど10mmピンを受け入れないという認識です。これは、いくつかの要因によるものです：ファーストレイヤーの「押しつぶし」、ノズルを出る際の熱可塑性プラスチックの膨張、およびその後の冷却時の収縮です。

パデュー大学図書館の3Dプリンティング用語集によると、FDM（溶融積層法）はプラスチックの溶融と押出に依存しており、そのプロセスは本質的に熱的変動を受けやすいです。ABSやASAのようなエンジニアリンググレード材料を使用する場合、この変動は増幅されます。

「楕円化」の問題

穴を水平に（穴の軸がビルドプレートに平行）プリントする場合、アーチの上部はサポートなしでわずかにたわむ傾向があり、側面は膨らむ可能性があります。これにより真円ではなく「楕円」が作成されます。逆に、垂直穴（軸がプレートに垂直）ははるかに優れた真円性を示しますが、部品の層間接着強度によって制限されます。ヒンジが大きなせん断力に直面する場合、多くの場合水平にプリントせざるを得ず、その楕円化を設計で補正する必要があります。

材料別補正：データ駆動型アプローチ

すべてのフィラメントが冷却フェーズで同じように振る舞うわけではありません。小規模ショップ環境で見られる一般的な間違いは、すべてのプロジェクトに「グローバル」なクリアランス値を使用することです。これにより、ABSではきつすぎ、PETGでは緩すぎる部品が生じます。

収縮係数

ASA FilamentやABSのようなエンジニアリング材料は、耐熱性と耐久性で評価されていますが、「収縮税」が伴います。これらの材料は、ガラス転移温度から室温に移行する際に、通常0.5%〜0.8%収縮します。

標準的な8mmピボットピンの場合、穴を8.15mm〜8.2mmでモデリングすることが、スムーズでガタつきのない嵌合の「スイートスポット」であることが分かっています。これは、材料の自然収縮と運動システムの機械的公差の両方を考慮しています。

材料タイプ	代表的な収縮率	推奨クリアランス（8mmピン）	根拠
PLA	~0.1 - 0.2%	0.1mm - 0.15mm	高い寸法安定性、低い熱収縮。
PETG	~0.2 - 0.3%	0.15mm - 0.2mm	中程度の膨張、ABSよりも補正が少なくて済む。
ABS / ASA	~0.5 - 0.8%	0.2mm - 0.3mm	高い熱収縮、大きな補正が必要。
ナイロン（PA）	~1.0%（変動）	0.3mm - 0.4mm	湿気に非常に敏感、湿度に応じて膨張・収縮。

方法論ノート： これらの範囲は、密閉型プリント環境（40〜70°Cチャンバー温度）での一般的な実践に基づいて推定されています。エンクロージャーがない場合、収縮値が急増し、これらのクリアランスが無意味になる反りを引き起こす可能性があります。

屋外修理に取り組んでいる場合、ASA FilamentはUV安定性のため、しばしば優れた選択肢です。しかし、ドローン部品や軽量ハッチなどの特殊用途には、ASA-Aero Filamentが「オンデマンド発泡」技術を提供します。これにより部品密度を最大50%低減できますが、ピボットハウジングの寸法精度を維持するために発泡率の慎重なキャリブレーションが必要です。

高度な設計：「二段階」クリアランス戦略

経験豊富な修理スペシャリストは、しばしば単純な均一穴を超えます。ヒンジが長い場合、わずかなレイヤー位置ずれやわずかなZ軸ブレが、ピンを挿入途中で引っかからせることがあります。

これを解決するために、「二段階」クリアランス設計を推奨します：

軸受面： ヒンジが回転する特定のポイントでは、継手に「遊び」やガタつきがないことを保証するために、タイトなクリアランス（例：0.1mm〜0.15mm）を使用します。
逃げゾーン： 非回転セクションまたは長いバレルの中心では、クリアランスを0.3mmまたは0.4mmに増やします。

この戦略により、ヒンジは高品質でタイトな感触を保ちながら、組み立てが容易になります。また、機能部品の長期的耐久性に不可欠な潤滑のための小さなリザーバーも提供します。

配向と強度のトレードオフ

UTHSCSAの3Dプリンティングフィラメントガイドで指摘されているように、プリントの配向は機械的特性に大きく影響します。ピボットポイントでは：

垂直プリント： 最良の真円性をもたらします。ピンはスムーズに回転します。しかし、ヒンジの「耳」は、ドアを開ける力が層を剥離させる方向に作用するため、折れやすくなります。
水平プリント： ドアの重量に対して最大の強度を提供します。層がヒンジの長さ方向に走るため、破断が非常に困難です。トレードオフは前述の「楕円化」であり、スライサーの「XYサイズ補正」で調整するか、CADレベルで処理する必要があります。

強度と嵌合のトレードオフに悩む方は、ヒンジに適したフィラメントの選択に関するガイドを確認し、材料特性が配向の弱点をどのように相殺できるかを確認することをお勧めします。

プロフェッショナル修理におけるエンジニアリング材料の役割

修理が数週間ではなく何年も持続しなければならない場合、標準材料ではしばしば不十分です。ここで炭素繊維強化ポリマー（CFRP）が非常に貴重になります。

PA12-CF：ヒンジの工業標準

PA12-CF Filamentは、炭素繊維で強化された高性能ナイロン12です。ScienceDirectに掲載された研究によると、ポリマーへの炭素繊維の添加は引張強度と寸法安定性を大幅に向上させます。

ヒンジ修理において、PA12-CF Filamentは重要な利点を提供します：自己潤滑性です。ナイロンは本質的に低摩擦係数を持ちます。炭素繊維の剛性と組み合わせることで、荷重下で変形せず、グリースなしでスムーズに動作するヒンジが得られます。さらに、繊維メッシュ構造はプリント中の内部応力の解放に役立ち、標準ナイロンと比較して反りが少なく、より予測可能なクリアランスを実現します。

ABS Rapido Metal：審美的耐久性

場合によっては、修理が既存のハードウェアの外観に合わせる必要があります。ABS Rapido Metal Filamentは、プリント後の塗装なしで金属質感を提供します。ABSベースの材料であるため、機能的使用に必要な耐久性を維持しながら、キャビネットや家具の修理にプロフェッショナルな仕上げを提供します。

後処理：精度の最終5%

完璧なCAD設定でも、後処理が嵌合を変化させる可能性があります。プロフェッショナル修理ベンチからの重要な洞察は、熱処理の影響を含みます。

アニーリング効果

部品のアニーリング——ガラス転移温度直下に加熱すること——は、内部応力を解放することで部品強度を大幅に向上させることができます。しかし、二次的な収縮も引き起こします。

観察： ABS部品を80°Cで2時間アニーリングすると、穴クリアランスがさらに0.05mm〜0.1mm減少することがテストで示されています。
実行可能なヒント： 最大強度のために部品をアニーリングする予定がある場合、CADで穴を追加で0.1mm「大きく」設計するか、熱処理が完了した後に最終的な嵌合（ドリルビットでの穴のリーミングなど）を実行する必要があります。
