3Dプリントドアストライクプレートの嵌合問題のトラブルシューティング

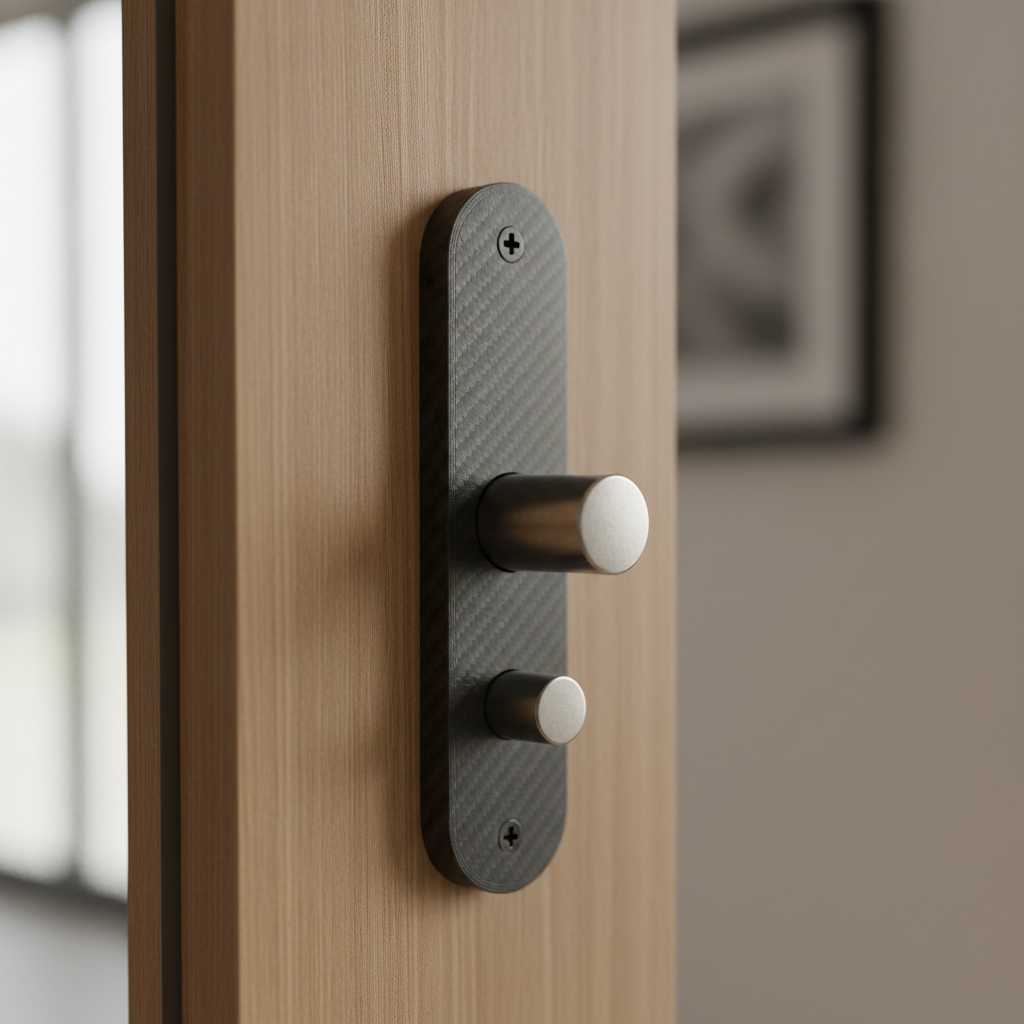

ドアが完全にラッチするとき、特定の満足のいく「カチッ」という音があります。多くの本格的なメイカーや小規模ショップオーナーにとって、3Dプリント交換部品でその音を実現することは、ワークフローにとって究極のリトマス試験紙です。ドアボルトを受け入れる金属またはプラスチック製のプレートであるドアストライクプレートは、一見シンプルなコンポーネントです。0.5mmでも位置がずれていると、ドアはラッチしないか、閉めるのに苛立たしいほどの力を必要とします。

趣味のプリンティングからプロフェッショナルグレードの機能金具へ移行するには、考え方を変える必要があります。もはや単に「ファイルをプリント」しているのではなく、材料科学、熱力学、機械的公差を管理しています。このガイドは、3Dプリントストライクプレートがしばしば嵌合に失敗する理由を診断し、修理が元の金具と同様に信頼できることを保証するための技術的フレームワークを提供します。

「ずれ」の物理：部品が収縮する理由

3Dプリントストライクプレートがドアボルトと位置合わせに失敗する最も一般的な理由は、熱収縮です。ほとんどの高性能フィラメントは熱可塑性プラスチックであり、加熱されると膨張し、冷却されると収縮します。スライサー設定がこの「収縮」を考慮していない場合、最終部品は必然的にデジタルモデルよりも小さくなります。

UV耐性でしばしば好まれるアクリロニトリル・スチレン・アクリレート（ASA）は、わずかに低い0.4%〜0.8%の収縮率を持ちます。しかし、環境の一貫性により敏感です。ASAで寸法安定性を達成するには、ポリマー鎖が内部応力なしで落ち着くことを保証するために、通常65°C〜75°Cの高いチャンバー温度が必要です。

機械的耐久性のための材料選択

家庭修理では、材料選択は単なる「強度」以上のものです。それは耐衝撃性と長期的なクリープ（固体材料が持続的な機械的応力の影響下でゆっくりと移動したり永久に変形したりする傾向）に関するものです。

PLAはプリントが容易ですが、その脆性と低い熱変形温度のため、ストライクプレートには不適切です。プロシューマーワークフローでは、繊維強化ポリマーに注目すべきです。PAHT-CF (PPA-CF) Filamentのような材料は、最大6.9 GPaの曲げ弾性率を提供します。これらのフィラメントの「スマート繊維強化技術」は、プリントプロセス中に内部応力を解放するメッシュ構造を生成し、標準ナイロンと比較して著しく優れた寸法安定性をもたらします。

PA12-CF Filamentは優れた代替品です。低摩擦係数と自己潤滑性を持ち、数千サイクルにわたってドアボルトの摩耗を低減します。高温ナイロンのコストをかけずに構造剛性に焦点を当てる方には、ABS-GF25 Filament（ガラス繊維強化）が中間地点を提供し、高い耐衝撃性と低減された反りを提供します。

寸法精度のためのスライサー戦略

適切な材料を選択したら、次のステップはスライサーをストライクプレートの形状に対応するよう「チューニング」することです。

1. 水平拡張と穴補正

標準的なスライサーは、ノズルが曲線を回るときにプラスチックが中心に向かって「引っ張る」ため、穴を小さくする傾向があります。ストライクプレートでは、ラッチ穴が最も重要な寸法です。

• 修正方法： +0.1mm〜+0.3mmの水平拡張（「XYサイズ補正」と呼ばれることもあります）を適用します。
• 穴水平拡張： スライサーがサポートする場合、特定の正のオフセットを穴のみに適用します。これにより、プレートの外寸が正確に保たれながら、ボルト穴が固着を防ぐのに十分なだけ拡大されます。

2. ノズル選択と流量

0.4mmノズルは趣味の標準ですが、プロシューマーは機能部品に0.6mmノズルでより成功することがよくあります。より大きなノズルはより厚い押出幅を可能にし、ホットエンドの圧力変動が低減されるため、しばしばより一貫した穴径を生成します。

• エキスパートヒント： ショップ観察に基づくと、繊維強化フィラメントを使用する際に流量（押出倍率）を95〜97%にわずかに低減することで、しばしば穴を縮小させる「過剰充填」を防ぐことができます。

3. 強度のためのプリント配向

ストライクプレートの最も一般的な故障ポイントは、ボルト穴とプレート端の間の薄いブリッジ材料です。

• 推奨： ラッチ穴がビルドプレートに垂直になる配向でストライクプレートをプリントします。これにより、ドアボルトの衝撃力がZ軸層間接着（本質的に弱い）に依存するのではなく、プリントの連続X-Yラインに沿って分散されることが保証されます。

環境制御：加熱チャンバーの役割

環境制御なしでは信頼性の高い機能プリンティングは不可能です。ABS、ASA、ナイロンのような高性能材料は吸湿性があり（空気中の湿気を吸収）、周囲温度が変動すると反りが発生しやすくなります。

QIDI Max4 3D Printerは、アクティブ冷却空気制御システムと390x390mm超均一加熱ベッドでこれに対処します。PAHT-CFのような材料では、低湿度環境の維持が重要です。フィラメントが湿気を吸収すると、押出中に「ポップ」して滲み出し、ストライクプレートの構造的完全性を損なうボイドを引き起こします。

モデリングノート（再現可能なパラメータ）： 記載された公差を達成するために、以下のベースラインを使用してプリント環境をモデル化しました：

1. チャンバー温度： 60°C（アクティブヒーティング）。
2. フィラメント状態： 80°Cで6時間予備乾燥（湿度15% RH未満）。
3. 冷却ファン： 最初の3層は0%、以降は15%。
4. ベッド表面： 接着剤付きPEIプレート。

境界条件： このモデルはドラフトフリー環境を前提としています。プリンターが密閉されていない場合、不均一な冷却により収縮率が2倍になる可能性があります。

実用的キャリブレーションワークフロー

最終的なストライクプレートをプリントする前に、二点キャリブレーションテストを実行してください。20mmキャリブレーションキューブだけに頼らないでください。キューブは「正の」外部寸法のみを測定します。

1. キューブ＋穴テスト： 中央に20mm径の穴がある10mmキューブをプリントします。
2. 測定： デジタルノギスを使用してキューブの幅（外部）と穴の直径（内部）を確認します。
3. 分析： キューブが10.1mmだが穴が19.8mmの場合、「収縮と拡張」の競合があります。これは通常、「水平拡張」と「穴水平拡張」を独立して調整することで解決されます。

家庭用金具のメンテナンスに関するさらなる情報については、壊れたキャビネットヒンジの交換やカスタム引き出しスライドスペーサーの設計に関するガイドもご覧ください。これらの用途も、数分の1ミリメートルが成功を左右する同様の公差課題に直面します。

プロフェッショナルな仕上げの確保

3Dプリント金具の嵌合問題のトラブルシューティングは、精密工学の実践です。ABSやASAのような材料の収縮特性を理解し、機械的特性のために繊維強化フィラメントを利用し、スライサー補正を習得することで、「やりくりする」ことから「製造する」ことへと移行します。

ひび割れた冷蔵庫ハンドルの修理や食洗機ラッククリップの交換においても、目標は同じです：初回から毎回嵌合する部品です。QIDI Max4 3D Printerのような適切なハードウェアと、規律あるキャリブレーションへのアプローチにより、完璧にラッチされたドアの「カチッ」という音は単なる幸運な出来事ではなく、あなたの専門知識の保証された結果です。

免責事項：このガイドは情報提供を目的としています。防火ドアや高セキュリティエントリーポイントの金具を交換する際は、使用する材料が地域の建築基準法および安全基準を満たしていることを常に確認してください。
