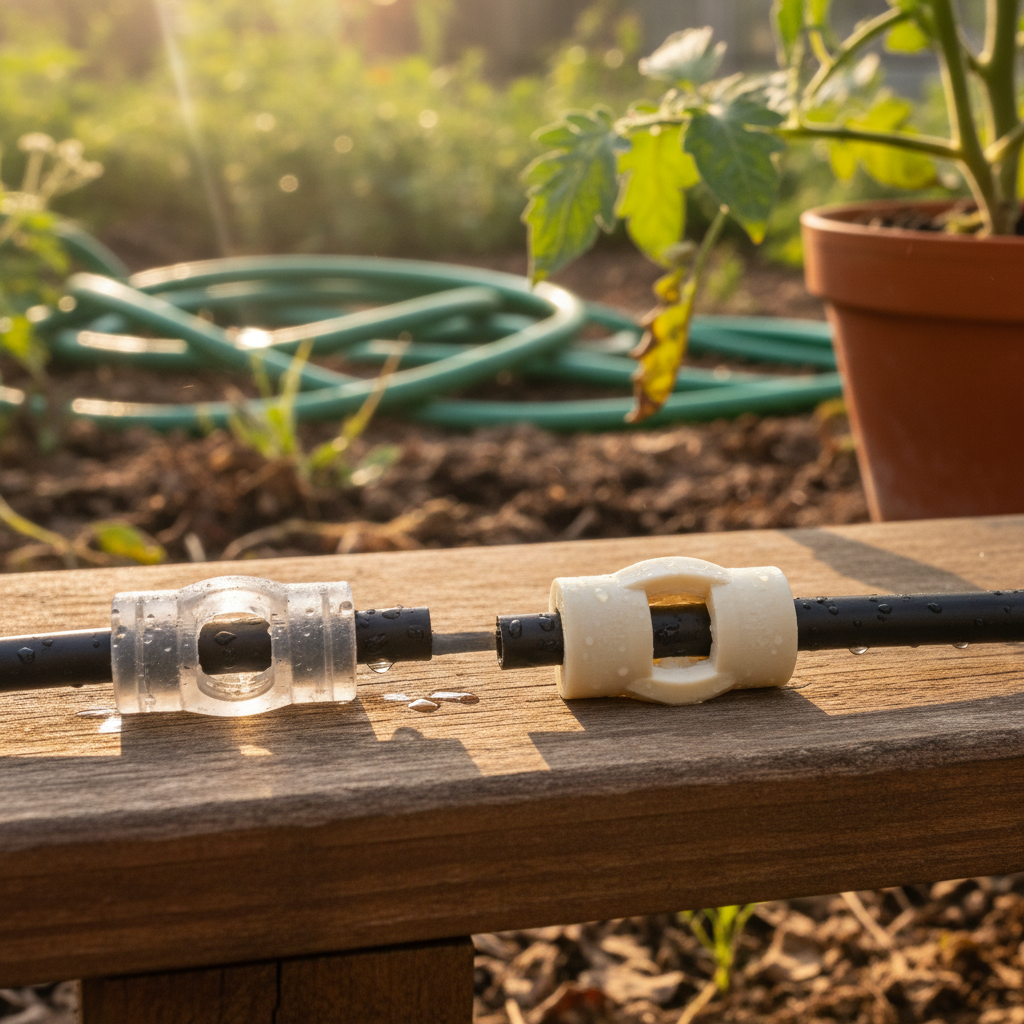

ドリップシステムの永久チューブクランプ用PETGとASA

by Austin Chloe

％b％d、％y

Share this post

小規模農場経営者や本格的なDIYガーデナーにとって、ドリップ灌漑システムが漏れることほど苛立たしいことはありません。完璧なレイアウトの設計に何時間も費やしたのに、6ヶ月後にチューブがコネクタから外れていることに気づくのです。原因は通常、チューブや水圧ではなく、3Dプリントクランプの材料選択にあります。

恒久的な屋外部品について考えるとき、私たちは目に見えない敵と戦っています：クリープです。これは、固体材料が持続的な機械的応力の影響下でゆっくりと移動したり、永久に変形したりする傾向です。ドリップシステムでは、クランプは常に張力下にあります。材料が「クリープ」すると、クランプが拡張し、張力が低下し、シールが破綻します。

信頼性の高いシステムを構築するには、機能的な3Dプリンティングの2つの重量級材料、PETGとASAを評価する必要があります。どちらも「屋外対応」ですが、長期的な機械的応力下での性能は大きく異なります。

屋外環境における材料クリープの科学

クランプがなぜ故障するのかを理解するには、分子レベルで見る必要があります。パデュー大学図書館の3Dプリンティング用語集によると、PETGやASAのようなFDM（溶融積層法）材料は、応力の処理方法を決定する異なる熱的・機械的プロファイルを持っています。

PETG：「柔軟な」エンジニアリング選択肢

PETG（ポリエチレンテレフタレート・グリコール）は、その使いやすさと耐衝撃性で愛されています。PETG Basicのような材料は、優れた耐水性とUV安定性を提供し、ガーデンプロジェクトの定番となっています。しかし、PETGはより低いガラス転移温度（$T_g$）——通常75〜80°C程度——を持ちます。

工学的には、材料がその$T_g$に近づくほど、クリープは速くなります。30°C（86°F）は80°Cをはるかに下回っていますが、チューブがクランプに対して常に「引っ張る」ことで、PETGのポリマー鎖は互いにゆっくりと滑り始めます。

ASA：産業標準

ASA（アクリロニトリル・スチレン・アクリレート）は、特に自動車および屋外産業用途向けに設計されました。より高い$T_g$（多くの場合100°C以上）と、より剛性の高い分子構造を持ちます。この剛性により、長期的な変形に対して著しく耐性があります。ASA-Aero Filamentは、例えば、年間365日太陽にさらされるコンポーネントに重要な、標準ASAの高い耐熱性とUV耐老化性を保持しています。

実世界の性能：6ヶ月 vs 2年

実用的な灌漑用途では、これらの材料間で明確な「故障タイムライン」が観察されています。

PETGクランプ： これらは通常、温暖な気候（平均20〜30°C）で連続張力下に置かれて6〜8ヶ月後に顕著な緩みが見え始めます。故障は突然の破断ではなく、徐々に「噛み付き」が失われることです。ネジや結束バンドを締めると消えるが、数ヶ月後に再発する遅い滴りに気づくかもしれません。
ASAクランプ： 同じ条件下で、ASAコンポーネントは通常、調整なしで2年以上元の張力を維持します。

温度サイクルの増幅効果

DIYビルダーがしばしば見落とす要因の一つは、毎日の温度変動の影響です。15〜35°C（59〜95°F）の日々の変動にさらされる材料は、安定した屋内環境のものよりも2〜3倍速いクリープ率を示します。この「熱的ポンピング」は材料を膨張・収縮させ、緩みにつながる分子滑りを加速します。

ガラス繊維テクスチャーと応力分散のための広いクランプ面を示す高性能3DプリントPETG-GFチューブクランプの詳細ビュー。

完璧なクランプの設計：設計インサイト

材料選択は戦いの70%ですが、残りの30%は部品の設計とプリント方法にあります。「エンジニアリンググレード」の材料を使用するなら、エンジニアリンググレードの設計原則を使用しなければなりません。

1. 形状は厚みよりも重要

一般的な間違いは、クランプを強くするために厚くすることです。しかし、炭素繊維強化ポリマーに関するScienceDirectで議論されているような構造ポリマーの研究は、応力分散が鍵であることを示しています。

チューブクランプには、より幅広いクランプ面が、厚くて狭いものよりも効果的です。広い面は張力をチューブのより広い面積に分散させ、プラスチックへの「点荷重」を減らし、クリープ速度を遅くします。

2. プリント配向とクリープ耐性

Z軸はFDMプリンティングのアキレス腱です。垂直配向（張力がレイヤーラインに垂直に引っ張られる）は、水平（XY）配向よりも30〜40%高いクリープ率を示します。これは、押出されたプラスチックストランド自体の強度と比較して、層間接着が弱いためです。張力がプリントの連続ストランドに「ループ」するようにクランプを常に配向してください。

3. 「ガラス繊維」の利点

PETGのプリント容易性を好むが、工業レベルの耐性が必要な場合、PETG-GFは強力な代替品です。PETGを5%のガラス繊維で複合化することで、材料の引張弾性率（剛性）が大幅に向上します。ガラス繊維は内部の「鉄筋」として機能し、ポリマー鎖の滑りを物理的にブロックします。これにより、PETG Rapidoや標準バリアントと比較して、はるかに優れた寸法安定性とクリープの大幅な低減がもたらされます。

システム寿命のモデリング

特定の庭園や農場のセットアップにどの材料が適しているかを判断するために、議論された環境的・機械的要因に基づいて予想されるメンテナンス間隔をモデル化しました。

パラメータ	値/範囲	単位	根拠／出典カテゴリ
周囲温度変動	15–35	°C	典型的な温暖な昼夜サイクル（現場観察）
クランプ力	15–20	N	1/2インチポリチューブの水密シールに必要
表面積	10–12	mm²	クランプの接触パッチ（標準設計）
プリント配向	XY（水平）	-	層間強度に最適化（ベストプラクティス）
材料T_g（PETG）	~75–80	°C	熱的閾値（ブルーフィールド大学）

シナリオA：高メンテナンス「クイックフィックス」

季節的な庭園に標準PETGを使用する場合。

利点： プリントが容易、低コスト、広く入手可能。
欠点： 漏れチェックのために6ヶ月ごとの「ウォークスルー」が必要。
最適な用途： 一時的なセットアップや温度が安定した屋内水耕栽培。

シナリオB：「設置して忘れる」農場システム

恒久的な灌漑にASAまたはPETG-GFを使用する場合。

利点： UVおよびクリープに対する高い耐性、2年以上のメンテナンスサイクル。
欠点： ASAは反り防止のために40〜70°Cのチャンバー温度が必要。PETG-GFは硬化鋼ノズルが必要。
最適な用途： 遠隔地の農場区画、恒久的な果樹園ライン、高価値の造園。

実装ガイド：永続性のためのプリンティング

ASA-Aero Filamentまたは強化PETGで進める場合、最高の信頼性を確保するために以下の技術的ステップに従ってください：

フィラメントを乾燥： PETGとASAはどちらも吸湿性です。湿ったフィラメントはプリント内に微細な蒸気ポケットを作り、これが「破壊点」として作用しクリープを加速します。PETG-GFをプリント前に65°Cで5〜8時間乾燥させてください。
インフィルを最適化： クランプには100%インフィルまたは少なくとも6〜8の外周を使用してください。張力下で崩壊する内部ボイドがないように、クランプを固体のプラスチックブロックにしたいと考えています。
環境を管理： ASAをプリントする際は、換気された環境または密閉型プリンターを使用してください。ASAはスチレン煙を放出し、温かい周囲温度（40〜70°C）を維持することは「内部応力を解放」し、後の日光暴露による部品の割れを防ぐために不可欠です。
プリント後検査： ボルト穴付近の「銀化」または応力痕をチェックしてください。設置直後にプラスチックが応力を受けて見える場合、早期に故障する可能性が高いです。
