3DBenchyの印刷と結果の読み解きガイド

3DBenchyは、3Dプリンターのテストやベンチマークに使われる小型のボートの人気モデルです。これはCreative Toolsによって設計され、一度の短時間のプリントで多くの課題に対するプリンターの性能を素早く確認できます。寸法精度、冷却性能、ブリッジの印刷能力など、重要な機能を1つのプリントで評価することができます。サポート材を使わずに造形されるため、出力結果はプリンターが単独でどこまで対応できるかを示します。本ガイドでは、ベンチーを印刷する手順、結果の分析、そして一般的な品質問題の解決方法を解説します。

ベースライン3DBenchyを印刷する方法

結果を分析する前に、基準となるプリントが必要です。このプロセスでは、公式ファイルと標準設定を使用して、比較に適したベースラインを作成します。

公式モデルをダウンロードする

まず、必ず公式の3DBenchyファイルを使用してください。標準化されたモデルを使うことで、他のベンチマークと正確に比較できます。公式STLファイルは、Printables、Thingiverse、または公式3DBenchy.comのウェブサイトから直接ダウンロードできます。

PLA用ベースラインスライサー設定

最初のプリントの目的は、完璧なモデルをすぐに作ることではなく、プリンターの標準的な性能をテストすることです。スライサーでは大きな調整をせず、このベースライン設定を使用してください。

• レイヤー高さ: 0.2 mm
• インフィル: グリッドまたはジャイロイドパターンで10〜20%
• プリント速度: 50 mm/s
• ノズル温度: 200〜210℃、またはフィラメントメーカーの推奨値に従う
• ベッド温度: PLAの場合 約60℃
• 冷却ファン: 最初の数層後は100%で稼働

サポート材やラフト、ブリムなどの密着補助はすべて無効にしてください。3DBenchyは、プリンターがこれらの課題に自力で対応できるかをテストするために設計されています。

プリント前のチェックリスト

印刷を開始する前のちょっとした確認で、多くの失敗を防げます。

• ベッドが水平で清潔であることを確認してください。ベッドの水平不良は失敗の主な原因です。
• フィラメントが正しくロードされ、スプールがもつれずに回転できることを確認。
• ノズルが清潔で古いフィラメントの残留物がないことを確認。

準備が整ったらプリントを開始します。最初のレイヤーを注意深く観察してください。品質は後の造形に大きく影響します。

3DBenchyの結果を読み解く方法

ベンチーが印刷できたら、詳細な検査を行います。ボートの各部分は、プリンター性能の特定の側面をテストするために設計されています。

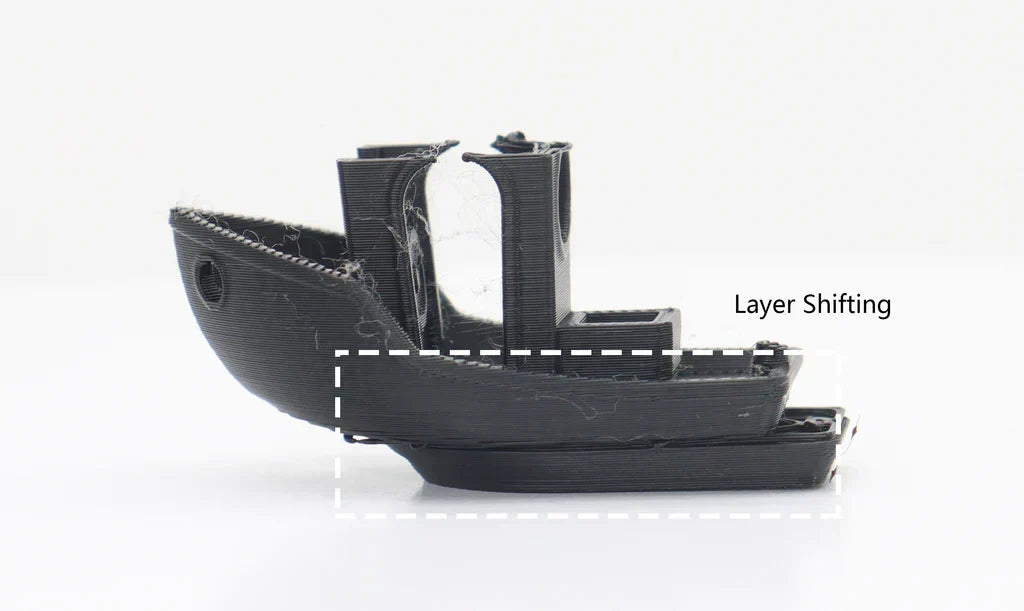

船体: 反り、リング、レイヤーの一貫性

船体はモデルの中で最も大きな部分で、全体的なプリント品質を示します。層の一貫性、ゴースティング（リング）、そして反りを確認してください。良好な結果は、滑らかで均一な側面と、下がっていない鋭い船首を持つ船体です。プリントベッドに接した角に持ち上がりや反りがあってはいけません。

よくある問題には、水平ラインやバンディングがあり、これはZ軸の機械的不具合（Zウォブル）を示すことがあります。角の後に現れる波紋は、フレームの振動によるゴースティングの兆候です。船体がベッドから浮いた場合は、ベッド密着性または反りの問題です。

垂れ下がるオーバーハングとブリッジ: 冷却効率

船首の急なカーブやキャビンのアーチは、パーツ冷却性能をテストします。特にキャビンの平らな屋根は、ブリッジングを試す部分です。良好な結果は、滑らかで下向きにカーブした面で、垂れや反り、裏面の乱れが最小限であることです。

もしオーバーハングやブリッジの裏に垂れ下がりや糸引きが見られる場合は、冷却不足の明確な兆候です。フィラメントが固まる前に形を保てなかったことを意味します。速度が速すぎたり温度が高すぎることも原因となります。

変形した煙突とディテール: 細部解像度

小さな円筒状の煙突や操縦輪などの細部は、3Dプリンターが小さい周囲や微細ディテールを再現できるかを確認する部分です。煙突は完全な円形で垂直に真っ直ぐであるべきです。操縦輪は明確で、船尾の銘板の文字も判読できる必要があります。

煙突が変形して塊のようになるのは、短いレイヤー時間で熱が蓄積しすぎることが原因です。細部が溶けて判別できない場合、速度が速すぎるか冷却不足を示しています。

糸引きと表面の隙間: リトラクションと押し出し

窓枠、ドア、上甲板の表面は、リトラクション、精度、押し出し品質を示す部分です。窓の縁はシャープで、隙間にプラスチックの糸がかかってはいけません。デッキのような上面は滑らかで、ラインの間に隙間がないことが理想です。

開口部の糸引き（クモの巣状）はリトラクション設定の調整不足の典型例です。上面に隙間や穴がある場合は押し出し不足（Eステップやフロー率を調整）、粗く傷だらけの表面は押し出し過多を示します。

3DBenchyが示す問題を解決する方法

不完全なベンチーは失敗ではなく、診断ツールです。その欠点を利用してキャリブレーションを行いましょう。

糸引きやにじみ

パーツ間に糸やクモの巣のような跡がある場合、リトラクションの問題を示しています。まずはスライサーでリトラクション距離と速度を調整することから始めましょう。さらにノズル温度を数度下げて試すのも有効です。最後に、フィラメントが乾燥していることを確認してください。湿ったフィラメントは糸引きやにじみを引き起こします。

反りとベッド密着不良

船の角がベッドから浮き上がる場合、ほとんどが最初のレイヤーの問題です。まずベッドを再調整し、Zオフセットを確認してください。ビルド表面をイソプロピルアルコールや石鹸水でしっかり清掃することも重要です。まだ付着しない場合は、ベッド温度を少し上げるか、次回はブリムを使ってみてください。

オーバーハングやブリッジの不良

船首の急斜面やキャビン屋根の裏が乱れている場合、冷却が不足しています。主な対処法は、スライサーで冷却ファンの速度を上げることです。速度を少し下げたり、ノズル温度を下げることも効果的で、プラスチックが垂れる前に固まります。

不均一な層（Zウォブル）

船体に目立つ水平ラインやバンドがある場合、機械的な問題です。Z軸ロッドに汚れや動きを妨げるものがないか確認し、必要なら清掃と潤滑を行ってください。また、フレームがしっかりしていること、主要なネジやベルトが緩んでいないことを確認して振動を抑えましょう。

隙間、塊、押し出しの問題

ラインの間に隙間（押し出し不足）がある、または表面が粗く塊がある（押し出し過多）場合、プリンターが正しい量のフィラメントを押し出せていません。まずエクストルーダーのEステップをキャリブレーションして、フィラメントが正しく送り出されるようにしてください。その後、スライサーでフロー率（押し出し倍率）を微調整します。まだ問題がある場合は、ノズルの部分詰まりを疑いましょう。

3DBenchyから得た学びを活用しよう！

最初の3DBenchyは、プリンターの現状を示す重要なデータポイントです。キャリブレーションは反復的なプロセスとして取り組みましょう。1度に1つだけ調整を加え、再度ベンチーを印刷してその効果を確認します。この体系的な方法こそが、プリント品質を向上させる鍵です。この小さなボートからの学びは、今後のすべての3Dプリントにおいて、品質と信頼性を高めてくれるでしょう。
