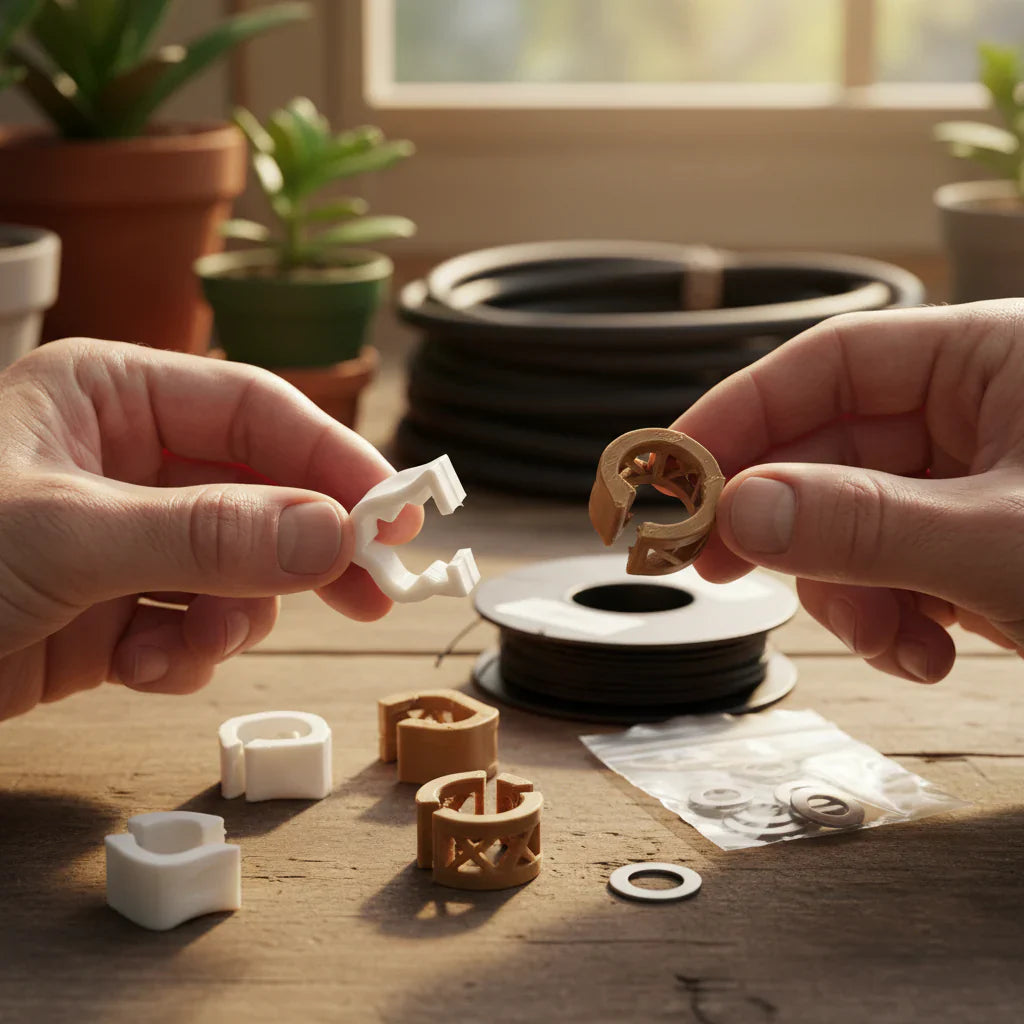

3Dプリントドリップラインクリップが失敗する理由と改善方法

信頼性の高い屋外灌漑部品の背後にある工学

多くの園芸愛好家や小規模農業ユーザーにとって、3Dプリンティングは魅力的な約束を提供します。オンデマンドでカスタム灌漑クリップ、スプレーヤー、アダプターを製造する能力です。しかし、趣味の「見た目が良い」プリントからプロシューマーの「何年も機能する」コンポーネントへの移行は、しばしば壊れたプラスチックで舗装されています。ビルドプレート上では完璧に見えるドリップラインクリップが、野外に配備されてから数ヶ月、あるいは数週間で破損するケースを頻繁に見かけます。

これらの故障がなぜ発生するのかを理解するには、基本的なスライサー設定を超える必要があります。材料科学、熱管理、構造幾何学への深い洞察が必要です。屋外灌漑環境の特定のストレス要因——UV放射、ミネラル分の多い水、一定の機械的張力——を特定することで、脆いプロトタイプから工業グレードの機能部品へと移行できます。

屋外故障の三本柱：UV、水、そして熱

3Dプリントされた園芸部品が故障する最も一般的な理由は、標準的なPLA（ポリ乳酸）の使用です。PLAはその使いやすさで人気がありますが、長期間の屋外暴露には根本的に不適切です。

1. UV劣化と脆化

パデュー大学図書館の用語集によると、PLAは生分解性熱可塑性プラスチックです。屋外環境では、太陽からの紫外線（UV）放射がポリマー鎖を切断します。カスタマーサポートと現場観察からの一般的なパターンに基づくと、標準的なPLAクリップは、温暖な気候でもこの劣化により6〜12ヶ月以内に一貫して故障します。プラスチックは脆くなり、「バネ」を失い、最終的にドリップラインの張力で粉々になります。

2. ミネラル豊富な環境での加水分解

灌漑部品は常に水と接触しています。井戸水やミネラル豊富な灌漑水源を使用する場合、プラスチックの化学的安定性が最も重要です。ABSはPLAからの一般的なステップアップですが、長期間にわたって加水分解——水分子が化学結合を分解するプロセス——を受けやすいです。私たちの分析では、PETGと特殊PET配合物は、この化学的分解を受けにくいため、これらの環境で著しく優れた長期的安定性を示すことが示唆されています。

3. 熱応力とクリープ

屋外部品は広範囲の温度変動に耐えなければなりません。黒い灌漑チューブを保持するクリップは、直射日光下で簡単に50°C（122°F）に達します。材料のガラス転移温度が低すぎる場合、クリップは「クリープ」——荷重下でのゆっくりとした永久変形——を起こします。これが、雨とUV下でのガーデンホースガイドに最適なフィラメントがしばしばより高い耐熱性を持つ材料を強調する理由です。

材料選択：プロシューマー信頼性への移行

ドリップラインクリップが複数のシーズンにわたって生き残ることを保証するには、UV耐性、化学的安定性、機械的靭性のバランスが取れた材料を選択する必要があります。

ASA：UV耐性のゴールドスタンダード

ASA Filament（アクリロニトリル・スチレン・アクリレート）は、ABSに対する工業的な回答です。ほぼ同一の機械的特性を提供しますが、ブタジエン成分をアクリルエステルに置き換え、卓越したUV耐性を提供します。しかし、初心者はASAの「摩擦ポイント」を見落とすことがよくあります：制御された環境を必要とすることです。反りを防ぎ、適切な層間接着を保証するには、チャンバー温度を40〜70°Cに維持する必要があります。この熱がなければ、冷却プラスチックの内部応力が層間剥離を引き起こし、レイヤーラインでの早期故障につながります。

PET-GF：高張力用高強度

かなりの重量を保持したり、高圧サージに耐えなければならないクリップには、PET-GF Filament（ガラス繊維強化PET）が優れた選択肢です。炭素繊維およびガラス繊維強化ポリマーに関する研究で指摘されているように、カットされた繊維の追加は剛性と寸法安定性を大幅に向上させます。PET-GFは、ガラス繊維がPETベースの自然な反り挙動を抑制するため特に効果的であり、エンクロージャー関連の故障なしに大量のクリップをプリントしやすくなります。

Odorless-ABS Rapido：摩擦なしの強度

ABSの高い耐衝撃性を必要とするが、臭気や反りという典型的な「プリント摩擦」を避けたい場合、Odorless-ABS Rapido Filamentが実行可能な代替品です。繰り返し曲げる必要のあるクリップに必要な高いZ軸強度を提供します。

構造的完全性のための設計最適化

適切な材料の選択は戦いの半分に過ぎません。形状に欠陥があれば、最も強いプラスチックでも故障します。以下は、機能的な屋外クリップに推奨する設計ヒューリスティックです。

フィレットルール

鋭い90度の角は「応力集中部」です。シナリオモデリングでは、これらの応力ポイントに3〜5mmのフィレット半径を追加することで、脆性破壊の可能性を推定60〜70%低減します。このシンプルな変更は、荷重をより大きな材料体積に再分散します。これは、最大耐荷重のための3Dプリント棚ブラケットの設計にも適用する原則です。

シェル優先プリンティング

多くのユーザーは、インフィルを100%に増やすことで部品を強くしようとします。しかし、機能的なクリップには、「シェル優先」アプローチがしばしば優れています。0.8mmノズルと3〜4の外周壁を使用することは、高インフィルの薄壁設計よりも優れた耐衝撃性と構造剛性を提供します。厚い壁の連続フィラメント経路は、インフィルの断片的な格子よりもはるかに破断しにくいです。

プリント配向とXY平面

これはおそらくクリップの長寿命化にとって最も重要な洞察です：配向が寿命を決定します。実際のテストでは、クランプ力がXY平面（ビルドプレート）に平行になるように配向されたクリップは、Z軸配向でプリントされたものよりも2〜3倍長く生存することが明らかになりました。

• なぜ？ XY配向では、力は押出されたプラスチックの連続ストランドに対して引っ張られます。
• Z軸故障： 垂直にプリントされた場合、クランプ力は層間結合を引き離します。層間結合は常にFDMプリントの最も弱いポイントです。

高度な製造と後処理

プロシューマーグレードの結果を得るには、プリンターが停止しても作業は終わりません。後処理は、クリップの化学的・熱的特性を大幅に向上させることができます。

耐薬品性のためのアニーリング

過酷な灌漑化学薬品やミネラル豊富な水にさらされるクリップにPET-GF Filamentまたは標準PETGを使用する場合、アニーリングはゲームチェンジャーです。プリント部品を80〜100°Cのオーブンに入れ、自然冷却させることで、材料の結晶性を最大化できます。このプロセスは熱変形温度を向上させ、部品を化学的浸入に対して著しく耐性のあるものにします。

ASAおよびABSのチャンバー管理

ASA Filamentでプリントする場合、「安心感」をもたらすのは安定した熱環境です。

3Dプリントによる信頼性の高いドリップ灌漑コネクタなど、より複雑な部品で灌漑システムを拡張する場合、水密性を確保するためにこれらの熱設定はさらに重要になります。

1ドルあたりの能力を最大化する

信頼性の高い灌漑システムを構築するのに最も高価な材料は必要ありませんが、正しい材料を正しく使用することが必要です。PLAから離れ、ASAのようなUV安定性のあるオプションやPET-GFのような耐薬品性のあるオプションを受け入れることで、絶え間ないメンテナンスと交換の「摩擦」を減らします。

これらの材料選択を、大きなフィレットやXY平行配向などのスマートな設計と組み合わせると、射出成形部品に匹敵する耐久性のコンポーネントを作成できます。3DプリントトレリスコネクタのUV耐性を向上させる場合でも、シンプルなドリップラインを固定する場合でも、プロシューマー3Dプリンティングの原則は同じです：試作よりも信頼性を優先し、材料の物理に設計を導かせましょう。

他の家庭用部品を交換しようとしている方にも、3Dプリントによる窓スクリーンクリップの交換や、機械的張力が環境ストレスと合致するその他の部品にも同じ論理が適用されます。これらの変数を習得することで、3Dプリンターを家庭や庭園の真の生産ツールに変えることができます。

免責事項： この記事は情報提供のみを目的としています。加圧灌漑システムや屋外環境で3Dプリント部品を使用する際は、常に安全確認を行い、摩耗の兆候を監視してください。大規模な農業設備については灌漑専門家に相談してください。
