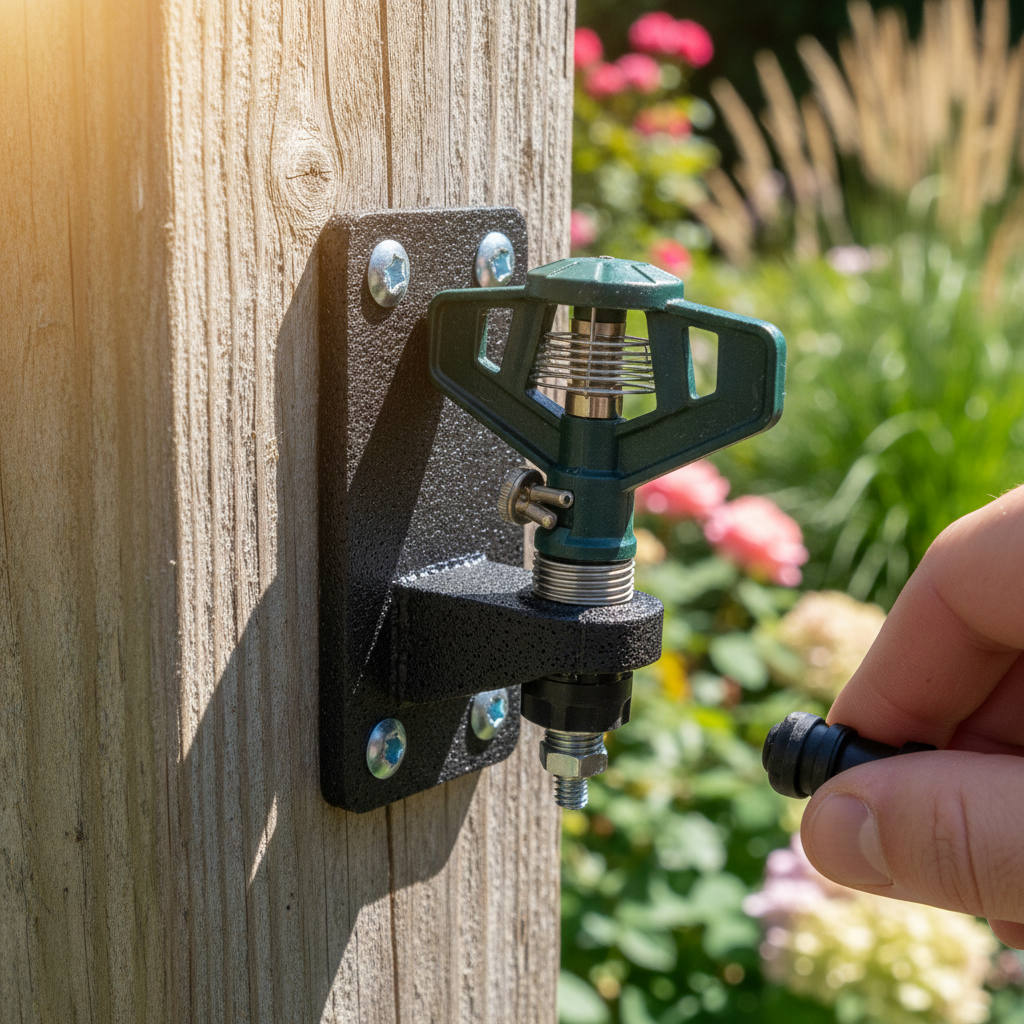

紫外線露出スプリンクラー取付ブラケット用ASAとPETG

屋外耐久性の課題：ASA vs PETG

本格的なメイカーや小規模ショップオーナーにとって、屋内プロトタイピングから機能的な屋外用途への移行は、しばしば一つの苛立たしい出来事によって特徴づけられます：プリントベッド上では完璧に見えた部品の故障です。機能的な水管理や灌漑システムの世界では、スプリンクラー用マウントブラケットは過酷な環境に直面します。絶え間ないUV放射、真昼の暑さから涼しい夜への熱サイクル、そして水圧と振動による機械的応力に耐えなければなりません。

これらの重要なガーデンコンポーネントに材料を選択する際、選択肢は通常2つの候補に絞られます：PETGとASAです。どちらも標準PLAよりもはるかに優れた能力を持ちますが、直射日光下での長期的な性能は大きく異なります。実地テストされた部品とカスタマーサポートからの一般的なパターンに基づくと、恒久的な設置に誤ったフィラメントを選択すると、一シーズン以内に構造的破壊を引き起こす可能性があります。

このガイドでは、UV暴露下のマウントブラケットにおけるASA FilamentとPETG-CFの技術的性能を分析し、灌漑システムが6ヶ月持つか3年持つかを決定する特定の故障ポイントを特定します。

耐候性の化学を理解する

一方の材料が生き残り、もう一方が脆くなる理由を理解するには、分子レベルで見る必要があります。パデュー大学図書館の3Dプリンティング用語集によると、PETGやASAのような材料は、紫外線（UV）に対する反応を決定する異なる化学的主鎖を持っています。

PETG：信頼性の高いプロトタイピングワークホース

PETG（ポリエチレンテレフタレート・グリコール）は、その使いやすさと耐衝撃性で評価されています。重量壁フックやドリップ灌漑コネクタの定番です。しかし、PETGは本質的にUV劣化を受けやすいです。UV光子はPETGのポリマー鎖を切断するのに十分なエネルギーを持ち、このプロセスは「スケーシッション」として知られています。これにより表面の黄変と、より重要なことに、延性の喪失が生じます。

ASA：屋外のためのエンジニアリング標準

ASA（アクリロニトリル・スチレン・アクリレート）は、ABSの耐候性代替品として特別に開発されました。ABSのブタジエンゴムをアクリレート粉末で置き換えることで、メーカーはUV誘発性の黄変や脆化に対して事実上免疫のある材料を作り出しました。UTHSCSAの3Dプリンティングフィラメントガイドで指摘されているように、ASAは過酷な環境条件に長時間さらされた後でも機械的特性を維持します。

現場観察：18ヶ月の性能差

スプリンクラーマウントブラケットの実世界テストでは、これらの材料間の差は理論上のものだけではありません。高UV地域のPETGブラケットは6〜12ヶ月以内に顕著な黄変と表面脆化を示し始めることが観察されています。対照的に、ASA Filamentは通常、2〜3年間にわたって色安定性と機械的完全性を維持します。

重要な故障ポイント：微細亀裂

一般的な誤解は、UV光が部品を「溶かす」か全体的な形状を失わせることです。実際には、故障ははるかに局所的です。スプリンクラーマウントの重要な故障ポイントは、ほぼ常に取り付けネジ穴です。

UV暴露はPETGの表面で微細亀裂を加速します。スプリンクラーシステムが作動すると、結果として生じる振動と水圧がネジインターフェースに局所応力を発生させます。これらの微細亀裂は脆くなったPETGを伝播し、壊滅的な破断につながります。現場データは、PETGブラケットが日陰エリアでは18〜24ヶ月生存する可能性があるが、直射日光下ではネジインターフェースではるかに早く故障することが多いことを示唆しています。

長寿命のための設計：設計ヒューリスティック

適切な材料の選択は戦いの半分に過ぎません。3Dプリントブラケットが複数シーズンにわたって生き残ることを保証するには、FDMプリンティングの特定の弱点に対応した設計が必要です。トレリスコネクタのUV耐性を向上させる場合でも、カスタム雨水樽スピゴットアダプターを構築する場合でも、これらの構造ルールが適用されます。

1. 4mm最小壁ルール

屋外マウントブラケットには、最低4mmの壁厚を推奨します。これにより、表面微細亀裂の伝播に抵抗するのに十分な内部構造が提供されます。より薄い壁は、UV劣化が部品のコアにずっと速く到達し、早期故障を引き起こします。

2. ラジアルリブ補強

ネジ穴用の単純な平らなフランジの代わりに、マウントポイント周囲にラジアルリブを組み込みます。これらのリブは、ネジ頭からの機械的荷重をより広い表面積に分散し、UV経時材料で亀裂を引き起こす応力集中を低減します。

3. ASA-Aeroと軽量化

重量が懸念される大型ブラケット設計では、ASA-Aeroのような先進フィラメントが発泡技術を利用して密度を低減しながらUV耐性を維持します。これは、軽量でありながら耐久性が必要な複雑な灌漑マニホールドに特に有用です。

QIDIエコシステムによる製造

ASAのようなエンジニアリンググレード材料のプリントには、高温ノズル以上のものが必要です。ASAはプリント中に周囲温度が変動すると反りが発生しやすくなります。

QIDI Max4による熱管理

QIDI Max4 3D Printerは、これらの高性能プラスチック向けに特別に設計されています。そのアクティブ冷却空気制御システムと超均一加熱ベッドは、ASA部品がプリントプロセス全体を通じて寸法安定性を保つことを保証します。一貫したチャンバー温度を維持することで、QIDI Max4 3D Printerは、そうでなければ屋外環境での層間剥離を引き起こす可能性のある内部応力を低減します。

半日陰エリアにおけるPETG-CFのケース

純粋なPETGは直射日光下で苦戦するかもしれませんが、PETG-CFは興味深い中間地点を提供します。炭素繊維強化ポリマーに関するScienceDirectレビューで議論されているように、炭素繊維の添加は部品の剛性と寸法安定性を大幅に向上させます。半日陰エリアや軒下に設置されるスプリンクラーマウントには、PETG-CFが工業的なマット仕上げと圧力下での曲がりに抵抗する高剛性を提供します。

屋外機能プリンティングの旅を始めたばかりの方には、QIDI Q2C 3D Printerが、Maxシリーズの工業能力に移行する前にPETGのような材料を習得するための信頼できるエントリーレベルのプラットフォームを提供します。

持続可能性と先進材料

エンジニアリンググレードの屋外部品への移行は、「グリーンマニュファクチャリング」とも交差します。炭素繊維で強化されたリサイクルプラスチック廃棄物に関する研究は、持続可能な資源から高強度で軽量な産業構造物がプリントできる未来に向かっていることを示唆しています。1シーズンではなく3シーズン以上持続する材料を使用することは、それ自体が廃棄物削減の一形態です。恒久的な設置にASA Filamentを選択することで、交換とプラスチック消費のサイクルを減らします。

材料選択のまとめ

スプリンクラーブラケットにASAとPETGのどちらを選択するかは、設置目的に完全に依存します：

• ASAを選択する場合： 恒久的設置、直射南面暴露、故障が物的損害につながる可能性のあるコンポーネント（高圧マニホールドなど）。屋外構造マウントのための高性能選択肢です。
• PETG-CFを選択する場合： 季節的なハードウェア、プロトタイプ、または18ヶ月ごとの交換が許容される日陰エリアのマウント。UVが主要なストレス要因ではない多くの壁面マウントブラケットにおいて依然として強力な選択肢です。

適切な材料選択と、4mm壁厚やラジアルリブなどの堅牢な設計ヒューリスティックを組み合わせることで、年々の気象条件に耐える灌漑システムを構築できます。

免責事項： この記事で提供される情報は情報提供のみを目的としており、専門的な工学または灌漑設計のアドバイスを構成するものではありません。高圧または重要な水管理システムに展開する前に、常に制御された環境で3Dプリントコンポーネントをテストしてください。QIDI 3Dプリンターとフィラメントは、提供された安全ガイドラインに従って使用する必要があります。
